Задача 47: Усеченный полый цилиндр вариант 4
Новинка
Описание
Усеченный полый цилиндр. Вариант 4 ЧЕРТЕЖ
![]()

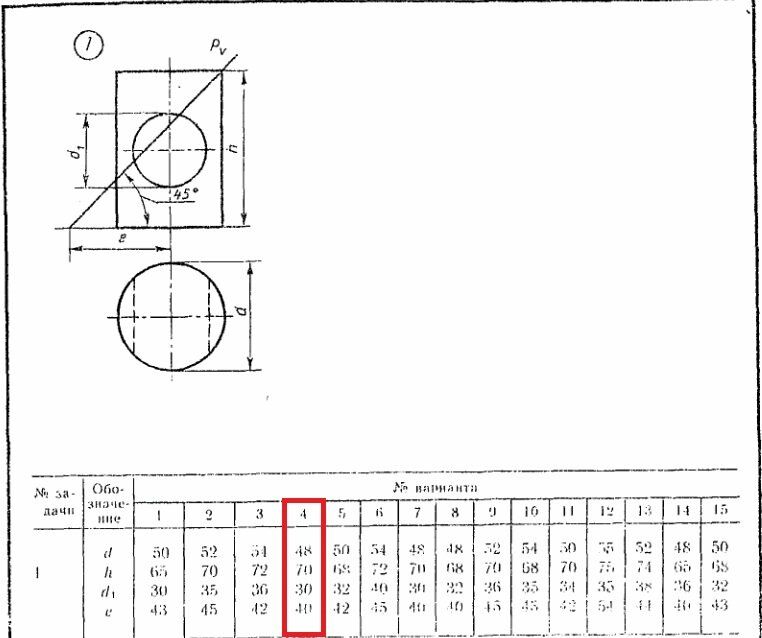

Задание 47
Выполнить в трех проекциях чертеж усеченного полого цилиндра.
d = 48 мм
h = 70 мм
d1 = 30 мм
e = 40 мм
![]()

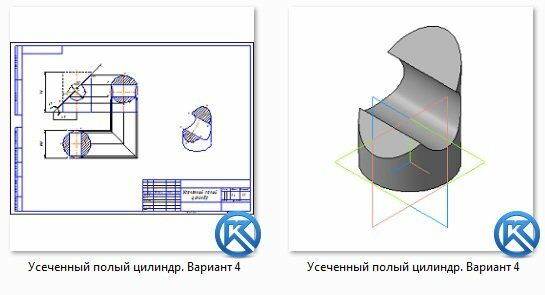

Чертеж выполнен на формате А3 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Задание 47 Выполнить в трех проекциях чертеж усеченного полого цилиндра.
d = 48 мм
h = 70 мм
d1 = 30 мм
e = 40 мм
Чертеж выполнен на формате А3 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Характеристики решённой задачи
Предмет
Семестр
Номер задания
Вариант
Программы
Просмотров
1
Качество
Идеальное компьютерное
Размер
104,83 Kb
Список файлов
Усеченный полый цилиндр
~$еченный полый цилиндр. Вариант 4.cd~
Усеченный полый цилиндр. Вариант 4.cdw
Усеченный полый цилиндр. Вариант 4.m3d
Усеченный полый цилиндр. Вариант 4.pdf
