Задача 44: Сечение тела вариант 6
Новинка
Описание
Сечение тела. Вариант 6 ЧЕРТЕЖ
![]()

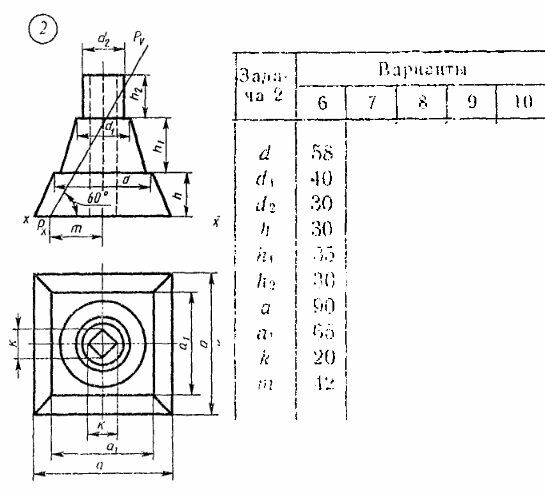

Задание 44
Перечертить и закончить в трех проекциях чертеж усеченной полой модели. Найти натуральную величину фигуры сечения. Построить аксонометрическую проекцию.
Исходные данные для выполнения задания
d = 58 мм
d1 = 40 мм
d2 = 30 мм
h = 30 мм
h1 = 35 мм
h2 = 30 мм
a = 90 мм
a1 = 65 мм
k = 20 мм
m = 42 мм
![]()

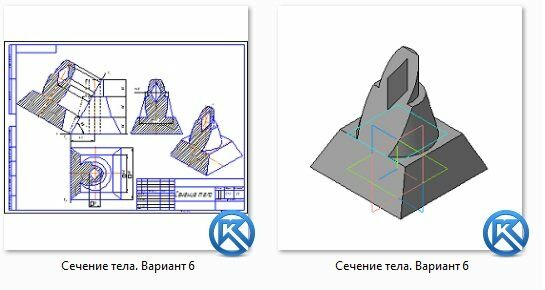

Чертеж выполнен на формате А3 + 3d модель + ПДФ(все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Задание 44 Перечертить и закончить в трех проекциях чертеж усеченной полой модели. Найти натуральную величину фигуры сечения. Построить аксонометрическую проекцию.
Исходные данные для выполнения задания
d = 58 мм
d1 = 40 мм
d2 = 30 мм
h = 30 мм
h1 = 35 мм
h2 = 30 мм
a = 90 мм
a1 = 65 мм
k = 20 мм
m = 42 мм
Чертеж выполнен на формате А3 + 3d модель + ПДФ(все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Характеристики решённой задачи
Предмет
Семестр
Номер задания
Вариант
Программы
Просмотров
1
Качество
Идеальное компьютерное
Размер
94,54 Kb
Список файлов
Сечение тела
Сечение тела. Вариант 6.cdw
Сечение тела. Вариант 6.m3d
Сечение тела. Вариант 6.pdf
