Задача 38: Усеченный цилиндр вариант 20
Новинка
Описание

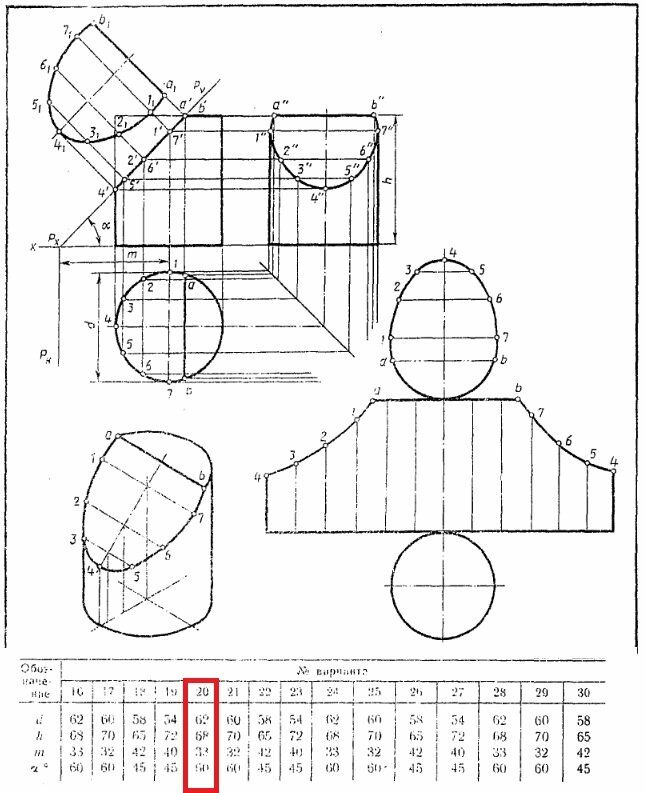

Усеченный цилиндр. Вариант 20 ЧЕРТЕЖ
![]()
Задание 38
d = 62 мм
h = 68 мм
m = 33 мм
а° = 60 град
![]()
Выполнить чертеж усеченного цилиндра. Найти действительную величину контура сечения. Построить аксонометрическую проекцию и развертку поверхности усеченного цилиндра.

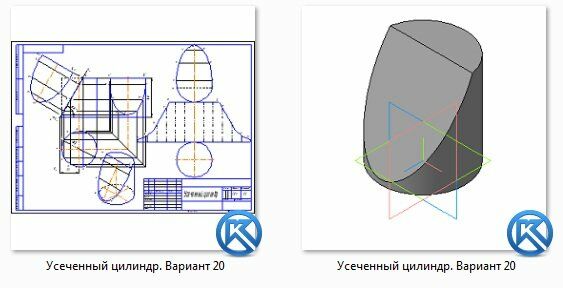

Чертеж выполнен на формате А3 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Задание 38 d = 62 мм
h = 68 мм
m = 33 мм
а° = 60 град
Выполнить чертеж усеченного цилиндра. Найти действительную величину контура сечения. Построить аксонометрическую проекцию и развертку поверхности усеченного цилиндра. Чертеж выполнен на формате А3 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Характеристики решённой задачи
Предмет
Семестр
Номер задания
Вариант
Программы
Просмотров
1
Качество
Идеальное компьютерное
Размер
76,17 Kb
Список файлов
Усеченный цилиндр
Усеченный цилиндр. Вариант 20.cdw
Усеченный цилиндр. Вариант 20.m3d
Усеченный цилиндр. Вариант 20.pdf
