Задача П1: Нанесение размеров вариант 13
Новинка
Описание
Нанесение размеров. Вариант 13 Пластина ![]()
Приложение 4
Нанесение размеров на чертежах плоских деталей.

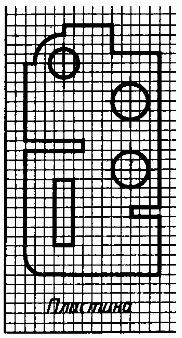

Перечерить пластину, определяя размеры по клеткам. сторона клетки 5 мм. Проставить размеры.
![]()

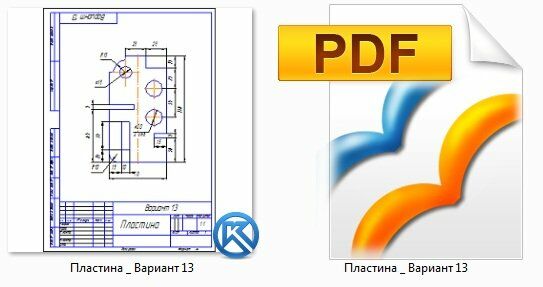

Чертеж выполнен на формате А4 + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Приложение 4
Нанесение размеров на чертежах плоских деталей.
Перечерить пластину, определяя размеры по клеткам. сторона клетки 5 мм. Проставить размеры.
Чертеж выполнен на формате А4 + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
