Задача 6.1: Построить три проекции цилиндра вариант 2
Новинка
Описание
Цилиндр. Вариант 2 ЧЕРТЕЖ
![]()
Графическая работа 6 часть 1

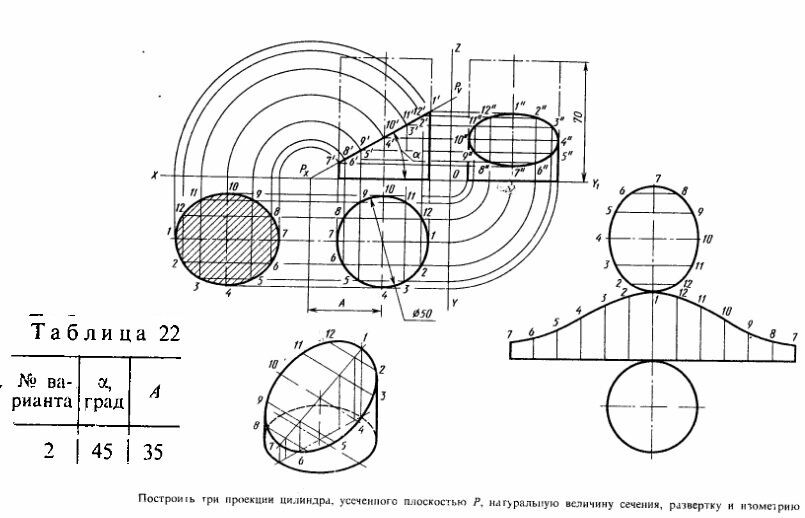

Построить три проекции цилиндра, усеченного плоскостью Р, натуральную величину сечения, развертку и изометрию.
a = 45 град
А = 35 мм
![]()

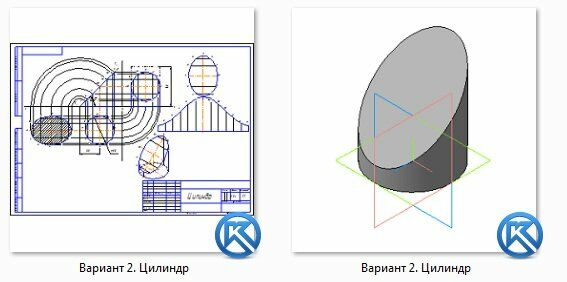

Чертеж выполнен на формате А3 +3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Графическая работа 6 часть 1 Построить три проекции цилиндра, усеченного плоскостью Р, натуральную величину сечения, развертку и изометрию.
a = 45 град
А = 35 мм
Чертеж выполнен на формате А3 +3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Характеристики решённой задачи
Предмет
Семестр
Номер задания
Вариант
Программы
Теги
Просмотров
1
Качество
Идеальное компьютерное
Размер
81,12 Kb
Список файлов
Вариант 2
Вариант 2. Цилиндр.cdw
Вариант 2. Цилиндр.m3d
Вариант 2. Цилиндр.pdf
