Задача 14: Вентиль запорный, цапковый вариант 15
Новинка
Описание

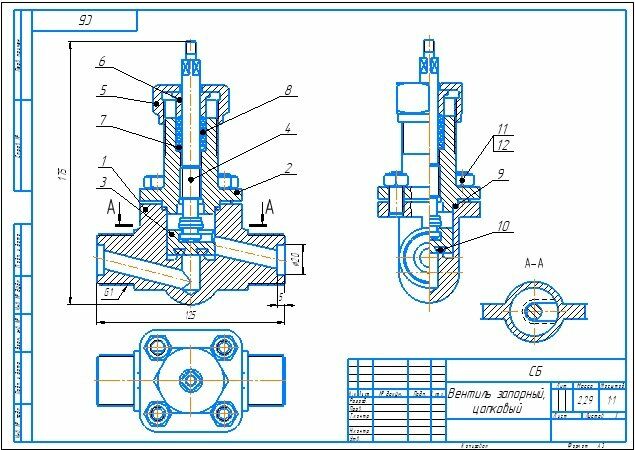

Вентиль запорный, цапковый Вариант 15 ЧЕРТЕЖ
Корпус штампованный 1 изготовлен из стали. Цапки корпуса имеют трубную резьбу 1” для присоединения к трубопроводу. Фланец корпуса имеет четыре резьбовых отверстия М10 для ввертывания шпилек 12.
Крышка 2 изготовлена из ковкого чугуна, имеет центральное резьбовое отверстие для ввертывания шпинделя 4 (резьба М14), наружную резьбу на цилиндре для навертывания накидной гайки (резьба М36). На фланце крышки 2 имеется четыре отверстия для прохода шпилек 12, крепящих крышку 2 к корпусу 1.
Золотник 3 изготовлен из стали, имеет баббитовое уплотнение 10, обеспечивающее плотность прилегания золотника к торцовой части буртика проходного отверстия.
Шпиндель 4 изготовлен из стали, ввертывается в крышку 2 резьбовой частью М14.
Накидная гайка 5 изготовлена из ковкого чугуна. Резьба М33 — для навертывания на крышку 2.
Втулка сальниковая 6 изготовлена из стали.
Шайба специальная 7 изготовлена из стали. На нее опирается асбестовое уплотнение.
Набивка 8 изготовлена из асбеста с пропиткой специальным составом.
Прокладка 9 изготовлена из паронита, служит для обеспечения плотности соединения крышки 2 с корпусом 1.
Уплотнение 10 изготовлено из баббита.
Гайка М10 ГОСТ 5915—70 поз. 11 изготовлена из стали (4 шт.).
Шпилька М10х22 ГОСТ 22032—76 изготовлена из стали (4 шт.).
Вентиль применяется для перекрытия трубопроводов холодильных установок для жидкого и газообразного аммиака при температуре от —70 до + 150 °С.
Рабочая среда подается под золотник. Перекрытие осуществляется вращением шпинделя, который своей головкой прижимает золотник к буртику проходного отверстия, перекрывая доступ рабочей среды.
Вентиль запорный, цапковый сборочный чертеж
Вентиль запорный, цапковый спецификация

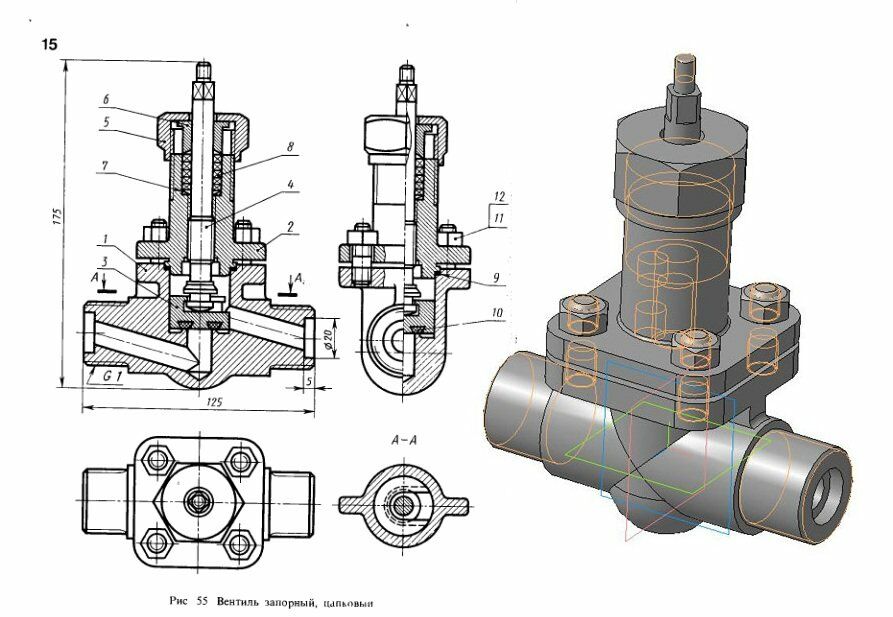

Вентиль запорный, цапковый 3д модель
Вентиль запорный, цапковый чертежи
Поз.1_Корпус
Поз.2_Крышка
Поз.3_Золотник
Поз.4_Шпиндель
Поз.5_Гайка накидная
Поз.6_Втулка
Поз.7 Шайба
Поз.8 Набивка
Поз.9 Прокладка
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Корпус штампованный 1 изготовлен из стали. Цапки корпуса имеют трубную резьбу 1” для присоединения к трубопроводу. Фланец корпуса имеет четыре резьбовых отверстия М10 для ввертывания шпилек 12. Крышка 2 изготовлена из ковкого чугуна, имеет центральное резьбовое отверстие для ввертывания шпинделя 4 (резьба М14), наружную резьбу на цилиндре для навертывания накидной гайки (резьба М36). На фланце крышки 2 имеется четыре отверстия для прохода шпилек 12, крепящих крышку 2 к корпусу 1.
Золотник 3 изготовлен из стали, имеет баббитовое уплотнение 10, обеспечивающее плотность прилегания золотника к торцовой части буртика проходного отверстия.
Шпиндель 4 изготовлен из стали, ввертывается в крышку 2 резьбовой частью М14.
Накидная гайка 5 изготовлена из ковкого чугуна. Резьба М33 — для навертывания на крышку 2.
Втулка сальниковая 6 изготовлена из стали.
Шайба специальная 7 изготовлена из стали. На нее опирается асбестовое уплотнение.
Набивка 8 изготовлена из асбеста с пропиткой специальным составом.
Прокладка 9 изготовлена из паронита, служит для обеспечения плотности соединения крышки 2 с корпусом 1.
Уплотнение 10 изготовлено из баббита.
Гайка М10 ГОСТ 5915—70 поз. 11 изготовлена из стали (4 шт.).
Шпилька М10х22 ГОСТ 22032—76 изготовлена из стали (4 шт.).
Вентиль применяется для перекрытия трубопроводов холодильных установок для жидкого и газообразного аммиака при температуре от —70 до + 150 °С.
Рабочая среда подается под золотник. Перекрытие осуществляется вращением шпинделя, который своей головкой прижимает золотник к буртику проходного отверстия, перекрывая доступ рабочей среды.
Вентиль запорный, цапковый сборочный чертеж
Вентиль запорный, цапковый спецификация
Вентиль запорный, цапковый 3д модель
Вентиль запорный, цапковый чертежи
Поз.1_Корпус
Поз.2_Крышка
Поз.3_Золотник
Поз.4_Шпиндель
Поз.5_Гайка накидная
Поз.6_Втулка
Поз.7 Шайба
Поз.8 Набивка
Поз.9 Прокладка
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
