Задача 14: Клапан обратный вариант 4

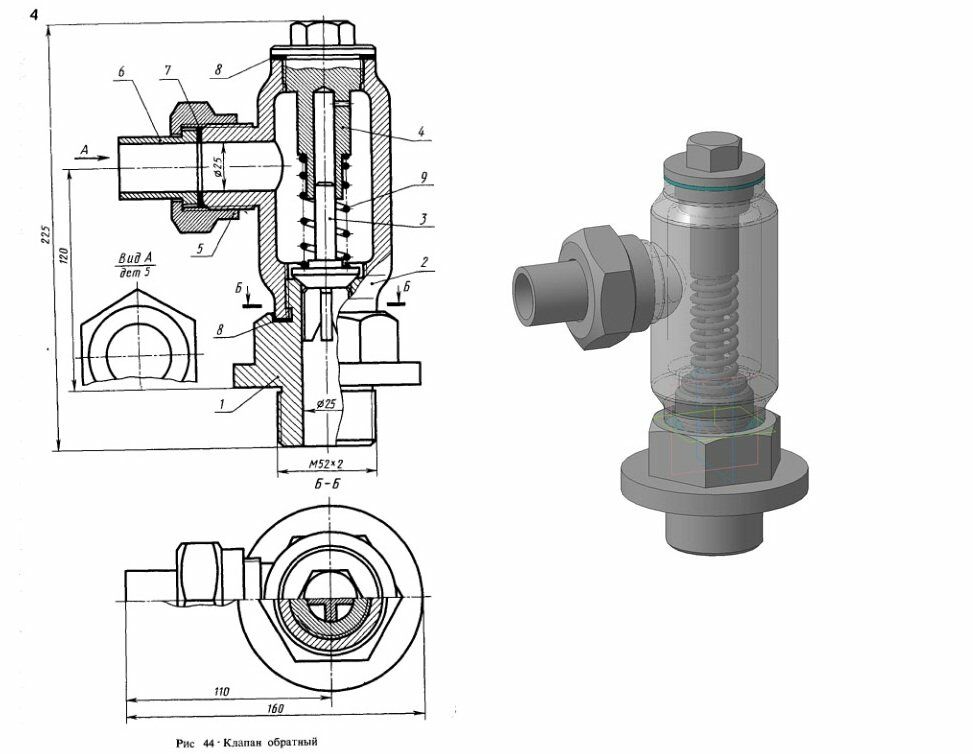

Клапан обратный Вариант 4 ЧЕРТЕЖ
Перечень и краткая характеристика деталей:

Штуцер 1 изготовлен из стали, имеет резьбовой конец М52х2 для крепления на рабочее место, другой конец штуцера имеет резьбу М42х2 .Он ввертывается в отверстие корпуса 2. Вокруг него имеется цилиндрическая канавка для прокладки 8.

Корпус 2 изготовлен из стали. В верхней и нижней части имеет резьбовые отверстия М42х2. Отводной патрубок корпуса 2 имеет резьбу М45 для навинчивания накидной гайки 5.

Золотник 3 изготовлен из латуни, имеет четыре направляющих, скользящих в отверстие штуцера 1, обеспечивает перекрытие проходного отверстия и пропуск рабочей среды. Крышка 4 изготовлена из стали, ввернута в корпус 2 на резьбе М42 х 2. Выступающий цилиндр с отверстием является направляющим для золотника 3 и пружины 9. небольшое отверстие в верхней части цилиндра служит для выхода и входа воздуха при перемещениях золотника З. Накидная гайка 5 изготовлена из стали, служит для крепления отбортованной трубы (патрубка 6). Патрубок б изготовлен из стали. Служит для присоединения к трубопроводу, по которому рабочая среда идет к аппарату. Прокладки резиновые 7 и 8 служат для уплотнения соединения корпуса 2 с крышкой 4, штуцером 1 и патрубком 6. Пружина 9 изготовлена из пружинной проволоки. Пружина рассчитана, на определенное давление рабочей среды, способное поднять золотник З. Обратный клапан рассчитан, на пропуск рабочей среды в трубопровод, идущий к потребителю. В случае падения давления в зоне под золотником З пружина 9 опускает его, перекрывая, таким образом проходное отверстие и не допуская движения рабочей среды в обратном направлении.

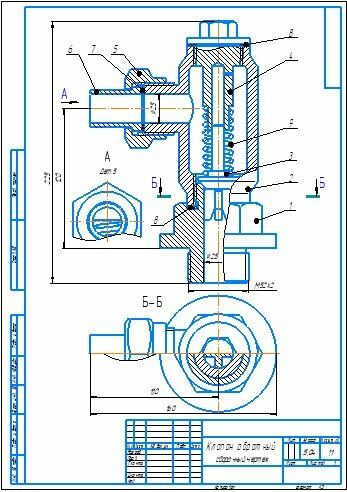

Клапан обратный сборочный четеж
Клапан обратный спецификация
Клапан обратный 3д модель
Клапан обратный чертежи
Поз.1_Штуцер
Поз.2_Корпус
Поз.3_Золотник
Поз.4_Крышка
Поз.5_Накидная гайка
Поз.6_Патрубок
Поз.7 Прокладка
Поз.8 Прокладка
Поз.9_Пружина
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
