Задача 42: Крышка вариант 13
Новинка
Описание
Крышка Вариант 13 ЧЕРТЕЖ
![]()
Упражнение 42

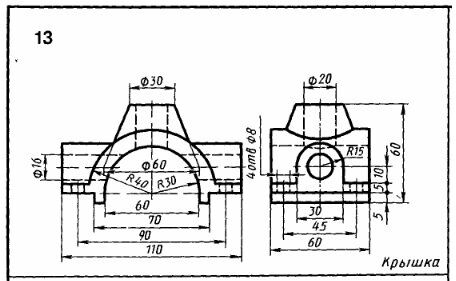

По двум видам построить третий вид. Выполнить необходимые разрезы. Поставить размеры.
Основание модели имеет прямоугольную в 13-м и 15-м вариантах форму без скругления углов.
![]()
Чертеж выполнен на формате А3 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Упражнение 42 По двум видам построить третий вид. Выполнить необходимые разрезы. Поставить размеры.
Основание модели имеет прямоугольную в 13-м и 15-м вариантах форму без скругления углов.
Чертеж выполнен на формате А3 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Характеристики решённой задачи
Предмет
Семестр
Номер задания
Вариант
Программы
Теги
Просмотров
1
Качество
Идеальное компьютерное
Размер
178,96 Kb
