Задача 24: Натуральная величина сечения вариант 13
Описание

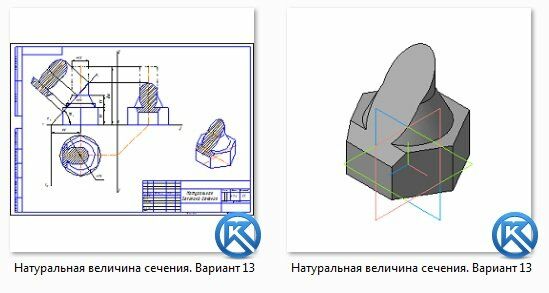

Натуральная величина сечения. Вариант 13 ЧЕРТЕЖ
![]()
А=50
a=48
Построение линии среза и натуральной величины сечения модели плоскостью.
Упражнение 24

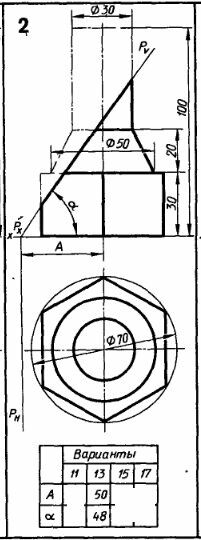

По двум проекциям модели построить третью проекцию и изометрию. Построить линии среза на проекциях модели. Найти натуральную величину среза.
![]()
Чертеж выполнен на формате А3 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
А=50 a=48
Построение линии среза и натуральной величины сечения модели плоскостью.
Упражнение 24
По двум проекциям модели построить третью проекцию и изометрию. Построить линии среза на проекциях модели. Найти натуральную величину среза.
Чертеж выполнен на формате А3 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Характеристики решённой задачи
Предмет
Семестр
Номер задания
Вариант
Программы
Теги
Просмотров
1
Качество
Идеальное компьютерное
Размер
90,49 Kb
Список файлов
Натуральная величина сечения
Натуральная величина сечения. Вариант 13.cdw
Натуральная величина сечения. Вариант 13.m3d
Натуральная величина сечения. Вариант 13.pdf
