Задача 65: Пневмоклапан редукционный

Пневмоклапан редукционный 65.000 ЧЕРТЕЖ
Редукционный пневмоклапан шарикового типа автомобилей ЗИЛ-130 автоматически поддерживает давление сжатого воздуха в пневмосистеме путем впуска воздуха в разгрузочное устройство компрессора или выпуска из него. В цилиндр 3 корпуса ввернуто седло 4 выпускного клапана, положение которого устанавливается регулировочными прокладками 10, Давление пружины 8 через опорные шарики и шток 5 передается на клапан I (см. схему). Давление пружины 8 регулируется колпачковой гайкой 6. Так регулятор давления настраивается на заданную величину. При повышении давления в пневматической системе до 0,068 Па сжатый воздух поступает в отверстие A, проходит через фильтр 1 и, преодолевая силу сжатия пружины, открывает шариковый клапан I; при этом клапан II (см. схему) перекрывает отверстие в седле 4. Воздух направляется через отверстие Б, поступает в разгрузочное устройство компрессора, которое отключает подачу воздуха компрессором в сеть, а при снижении давления в сети до 0,055 Па пружина 8 возвращает клапаны в первоначальное положение. Разгрузочное устройство через отверстие В в седле 4 соединяется с атмосферой и включает подачу воздуха компрессором в пневмосистему.

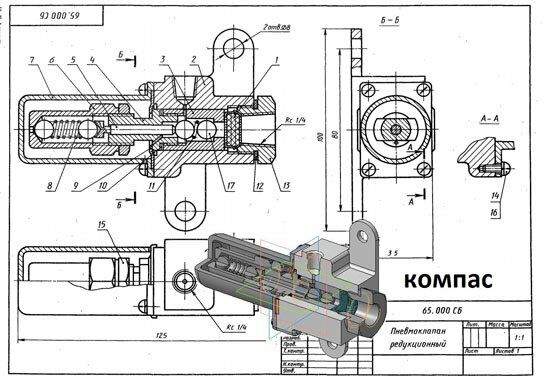

Пневмоклапан редукционный 65.000 Сборочный чертеж
Пневмоклапан редукционный 65.000 Спецификация
Пневмоклапан редукционный 65.000 3d модель

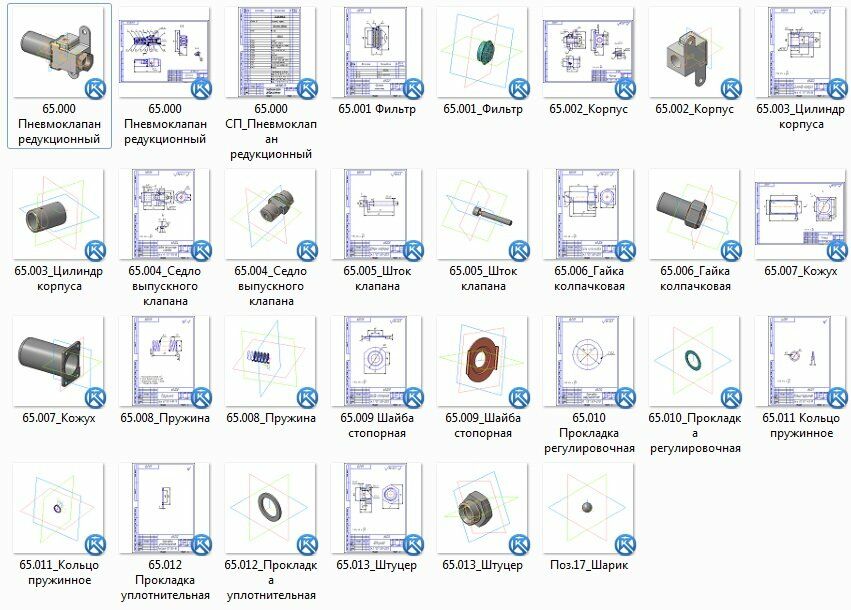

Пневмоклапан редукционный 65.000 чертежи
Фильтр 65.001
Корпус 65.002
Цилиндр корпуса 65.003
Седло выпускного клапана 65.004
Шток клапана 65.005
Гайка колпачковая 65.006
Кожух 65.007
Пружина 65.008
Шайба стопорная 65.009
Прокладка регулировочная 65.010
Кольцо пружинное 65.011
Прокладка уплотнительная 65.012
Штуцер 65.013
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
