Задача МЧ: Амортизатор роликовый вариант 34
Новинка
Описание
Амортизатор роликовый МЧ00.34.00.00 ЧЕРТЕЖ
Роликовый амортизатор служит для направления перемещаемых при прокате заготовок и поглощения ударных нагрузок.Удар при подаче заготовки передается от ролика поз. 6 на пружину поз. 7 амортизатора через шток поз. 4. Вилка поз. 10 установлена на конце штока, который может перемещаться только в осевом направлении, для чего имеется направляющая шпонка поз. 18. Регулирование первоначальной силы нажатия пружины на ролик производится с помощью гайки поз. 16. К трущимся поверхностям деталей ролика через каналы оси поз. 8 подводится смазка.
Цилиндр поз. 2 крепится к корпусу поз. 1 шестью шпильками поз. 17 и гайками поз. 15. Шесть нижних отверстий корпуса предназначены для крепления роликового амортизатора к раме или станине агрегата.

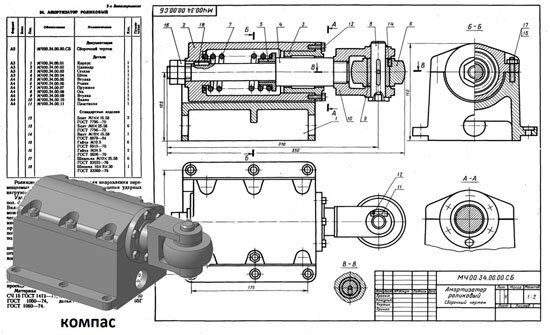

Амортизатор роликовый МЧ00.34.00.00 сборочный чертеж
Амортизатор роликовый МЧ00.34.00.00 спецификация
Амортизатор роликовый МЧ00.34.00.00 3д модель
Амортизатор роликовый МЧ00.34.00.00 чертежи
Корпус МЧ00.34.00.01
Цилиндр МЧ00.34.00.02
Стакан МЧ00.34.00.03
Шток МЧ00.34.00.04
Втулка МЧ00.34.00.05
Ролик МЧ00.34.00.06
Пружина МЧ00.34.00.07
Ось МЧ00.34.00.08
Втулка МЧ00.34.00.09
Вилка МЧ00.34.00.10
Пластинка МЧ00.34.00.11

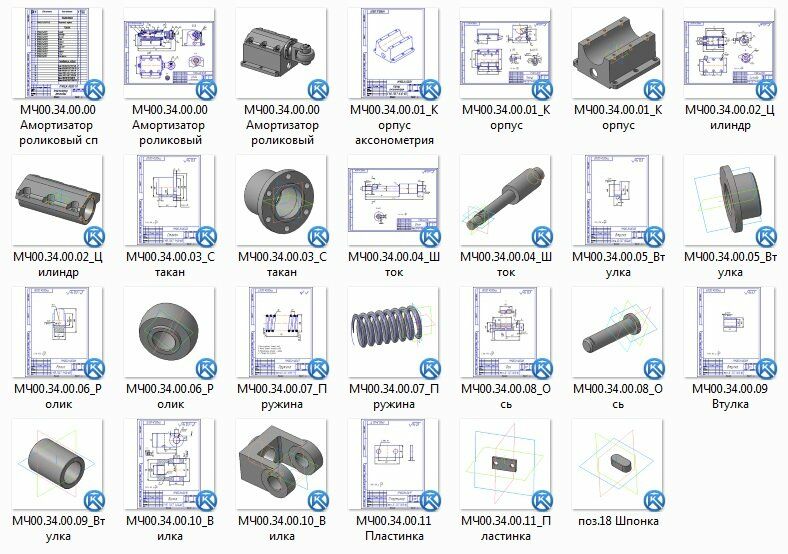

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Роликовый амортизатор служит для направления перемещаемых при прокате заготовок и поглощения ударных нагрузок.Удар при подаче заготовки передается от ролика поз. 6 на пружину поз. 7 амортизатора через шток поз. 4. Вилка поз. 10 установлена на конце штока, который может перемещаться только в осевом направлении, для чего имеется направляющая шпонка поз. 18. Регулирование первоначальной силы нажатия пружины на ролик производится с помощью гайки поз. 16. К трущимся поверхностям деталей ролика через каналы оси поз. 8 подводится смазка. Цилиндр поз. 2 крепится к корпусу поз. 1 шестью шпильками поз. 17 и гайками поз. 15. Шесть нижних отверстий корпуса предназначены для крепления роликового амортизатора к раме или станине агрегата.
Амортизатор роликовый МЧ00.34.00.00 сборочный чертеж
Амортизатор роликовый МЧ00.34.00.00 спецификация
Амортизатор роликовый МЧ00.34.00.00 3д модель
Амортизатор роликовый МЧ00.34.00.00 чертежи
Корпус МЧ00.34.00.01
Цилиндр МЧ00.34.00.02
Стакан МЧ00.34.00.03
Шток МЧ00.34.00.04
Втулка МЧ00.34.00.05
Ролик МЧ00.34.00.06
Пружина МЧ00.34.00.07
Ось МЧ00.34.00.08
Втулка МЧ00.34.00.09
Вилка МЧ00.34.00.10
Пластинка МЧ00.34.00.11
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.Характеристики решённой задачи
Предмет
Семестр
Номер задания
Вариант
Программы
Теги
Просмотров
1
Качество
Идеальное компьютерное
Размер
1,01 Mb
Список файлов
МЧ00.34.00
МЧ00.34.00.00 Амортизатор роликовый сп.cdw
МЧ00.34.00.00 Амортизатор роликовый.cdw
МЧ00.34.00.00 Амортизатор роликовый.a3d
МЧ00.34.00.01_Корпус аксонометрия.cdw
МЧ00.34.00.01_Корпус.cdw
МЧ00.34.00.01_Корпус.m3d
МЧ00.34.00.02_Цилиндр.cdw
МЧ00.34.00.02_Цилиндр.m3d
МЧ00.34.00.03_Стакан.cdw
МЧ00.34.00.03_Стакан.m3d
МЧ00.34.00.04_Шток.cdw
МЧ00.34.00.04_Шток.m3d
МЧ00.34.00.05_Втулка.cdw
МЧ00.34.00.05_Втулка.m3d
МЧ00.34.00.06_Ролик.cdw
МЧ00.34.00.06_Ролик.m3d
МЧ00.34.00.07_Пружина.cdw
МЧ00.34.00.07_Пружина.m3d
МЧ00.34.00.08_Ось.cdw
МЧ00.34.00.08_Ось.m3d
МЧ00.34.00.09 Втулка.cdw
МЧ00.34.00.09_Втулка.m3d
МЧ00.34.00.10_Вилка.cdw
МЧ00.34.00.10_Вилка.m3d
МЧ00.34.00.11 Пластинка.cdw
МЧ00.34.00.11_Пластинка.m3d
поз.18 Шпонка.m3d
