Для студентов РТУ МИРЭА по предмету Инженерная графикаВыполнить чертеж призмыВыполнить чертеж призмы
2025-05-232025-05-29СтудИзба
Задача: Выполнить чертеж призмы
Описание
🥇В АРХИВЕ СОДЕРЖИТСЯ НУЖНЫЕ ФАЙЛЫ ДЛЯ ВАС:
Чертеж в формате .cdw (КОМПАС-3D )
Чертеж в формате .pdf (PDF)
🥇🥇 PDF в масштабе 1:1 МОЖНО сразу переносить на ВАТМАН!💥
🥇🥇🥇🥇 НУЖНЫ ДРУГИЕ ВАРИАНТЫ, НАПИШИТЕ МНЕ В КОММЕНТАРИЯХ 📑

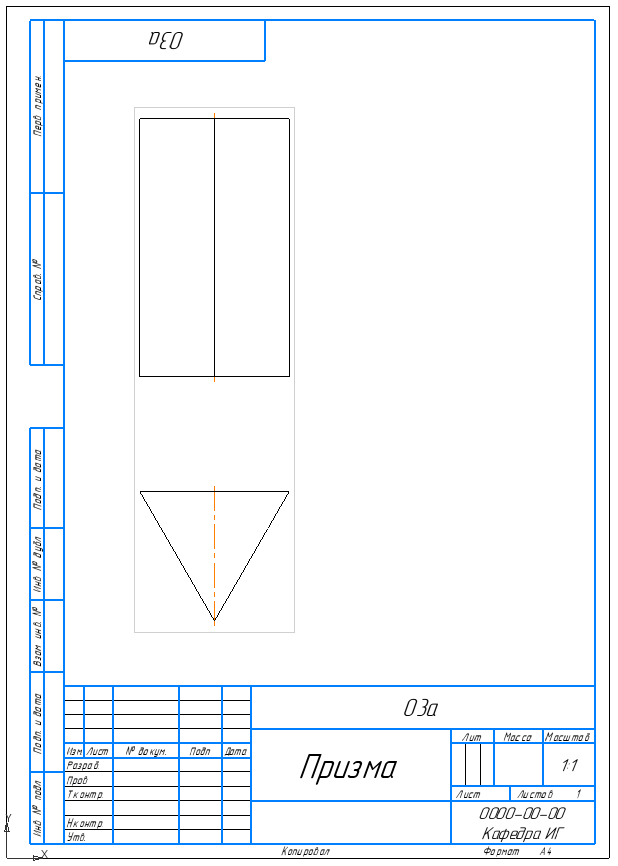

👉Задание: Выполнить чертеж призмы
Провести и обозначить оси координат.
Обозначить вершины призмы заглавными буквами латинского алфавита.
Построить третью проекцию призмы.
Обозначить вершины выреза на призме цифрами.
Построить третью проекцию выреза на призме.
Дополнительное задание: перенести красную линию и красную зачеркнутую точку на остальные части призмы!
ДЕМО ![]()
Показать/скрыть дополнительное описаниеВыполнить чертеж призмы. 1. Провести и обозначить оси координат. 2. Обозначить вершины призмы заглавными буквами латинского алфавита. 3. Построить третью проекцию призмы. 4. Обозначить вершины выреза на призме цифрами. 5. Построить третью проекцию выреза на призме..
Файлы условия, демо
Характеристики решённой задачи
Предмет
Учебное заведение
РТУ МИРЭАСеместр
Теги
Просмотров
3
Качество
Идеальное компьютерное
Размер
1,17 Mb

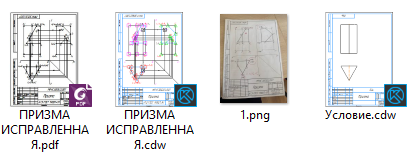

Список файлов
ПРИЗМА ИСПРАВЛЕННАЯ.cdw
ПРИЗМА ИСПРАВЛЕННАЯ.pdf
