19.000 КЛАПАН ПЕРЕЛИВНОЙ
Аксарин П. Е. Чертежи для деталирования. Задание 19. Клапан переливной. Деталирование. Переливной клапан служит для поддержания заданного давления в гидравлической или пневматической системе, к которой он присоединяется с помощью конической резьбы.
Под действием пружины 5 клапан прижимает шарик 7 к отверстию А (см. схему) в корпусе 1 и перекрывает выход рабочей среды из системы. Под давлением рабочей среды шарик клапана отодвигается и сжимает пружину, в результате чего отверстие А открывается и избыточная рабочая среда устремляется из отверстия А в отверстие Б. Для регулирования давления в системе необходимо отвернуть гайку 2 и повернуть регулировочную гайку 4.
В состав работы входят:

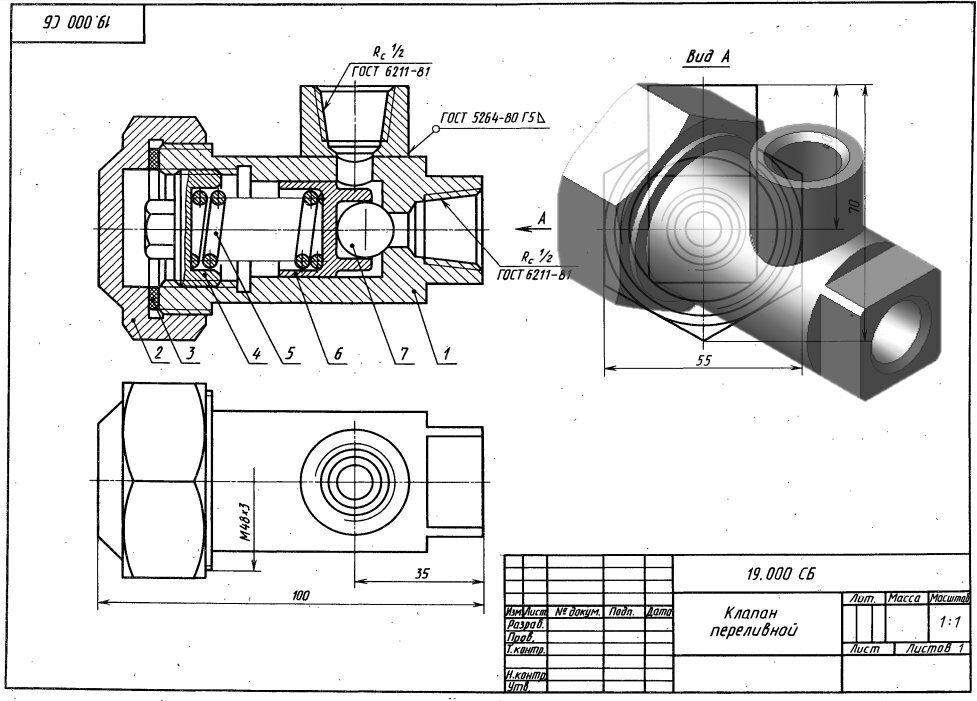

-Ассоциативный сборочный чертеж
-Спецификация
-Ассоциативные чертежи всех деталей
-Аксонометрическая проекция корпуса, клапана в сборе
-3D модели всех деталей
-3D сборка узла
-3D сборка с разносом компонентов
19.000 - Клапан переливной
19.100 - Корпус
19.002 - Гайка глухая
19.003 - Прокладка
19.004 - Гайка регулировочная
19.005 - Пружина
19.006 - Клапан
