Задача 2: 02.000 Пневмоаппарат клапанный

Описание

02.000 Пневмоаппарат клапанный

Описание:

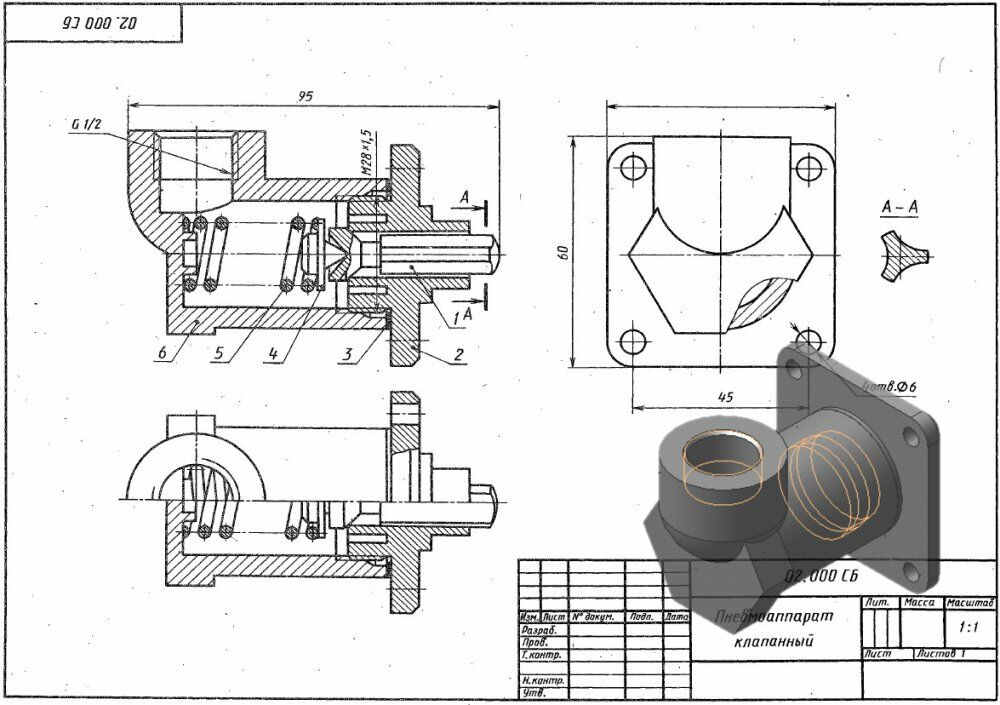

Аксарин П. Е. Чертежи для деталирования. Задание 2. Пневмоаппарат клапанный

Воздушный клапан тормозного крана служит для подачи сжатого воздуха из воздушного баллона в тормозные камеры. Он состоит из корпуса 6, клапана 1, седла клапана 2, толкателя 4, пружины 5. Воздушный клапан открывается при нажатии на тормозную педаль. Сжатый воздух из баллона поступает в тормозные камеры. Когда педаль тормоза отпущена, пружина поднимает толкатель и держит клапан в закрытом состоянии. При этом подача сжатого воздуха в тормозные камеры прекращается.

В состав работы входят:
-Ассоциативный сборочный чертеж
-Спецификация
-Ассоциативные чертежи всех деталей
-Аксонометрическая проекция детали 6 и Пневмоаппарата в сборе
-3D модели всех деталей
-3D сборка узла
-3D сборка с разносом компонентов

02.000 - Пневмоаппарат клапанный
02.001 - Клапан
02.002 - Седло клапана
02.003 - Прокладка
02.004 - Толкатель
02.005 - Пружина
02.006 - Корпус

Показать всё описание

Файлы условия, демо

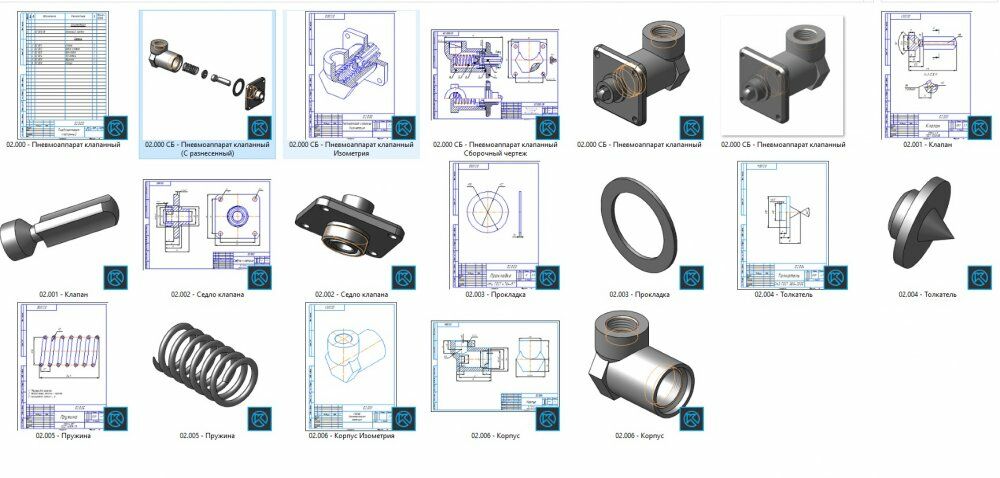

02.000 СБ - Пневмоаппарат клапанный (С разнесенный).jpg

02.000 СБ - Пневмоаппарат клапанный Сборочный чертеж.jpg

02.000 СБ - Пневмоаппарат клапанный.jpg

02.001 - Клапан чертеж.jpg

02.001 - Клапан.jpg

02.002 - Седло клапана.jpg

02.006 - Корпус.jpg

02.004 - Толкатель.jpg

02.006 - Корпус.jpg

02.004 - Толкатель.jpg

Характеристики решённой задачи

Тип

Решённая задача

Предмет

Инженерная графика

Семестр

1 семестр, 2 семестр, 3 семестр, 4 семестр, 5 семестр

Номер задания

Программы

КОМПАС-3D

Теги

Аксарин П.Е.

Просмотров

Покупок

Качество

Идеальное компьютерное

Размер

3,52 Mb
