☀️Пневмоклапан А2, Компас 3D 22v, полностью выполненная работа.☀️
ДЗ А: Пневмоклапан вариант 2
Описание

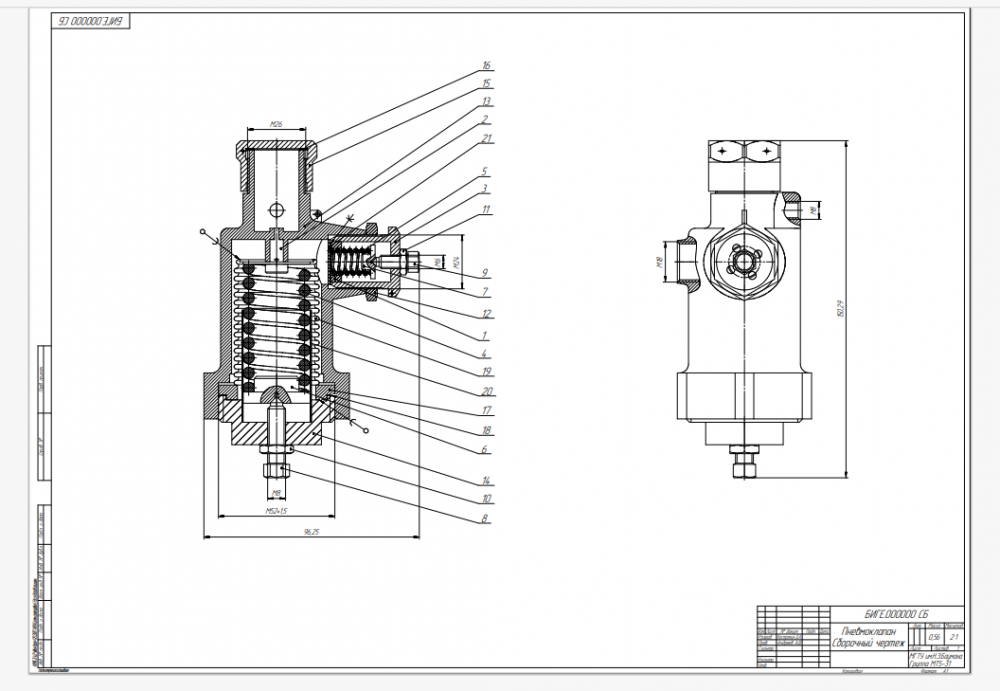

Пневмоклапан А2, инженерная графика 3 семестр, эскизы деталей сборочной единицы, чертеж сборочной единицы
![]()
В заказ входят:

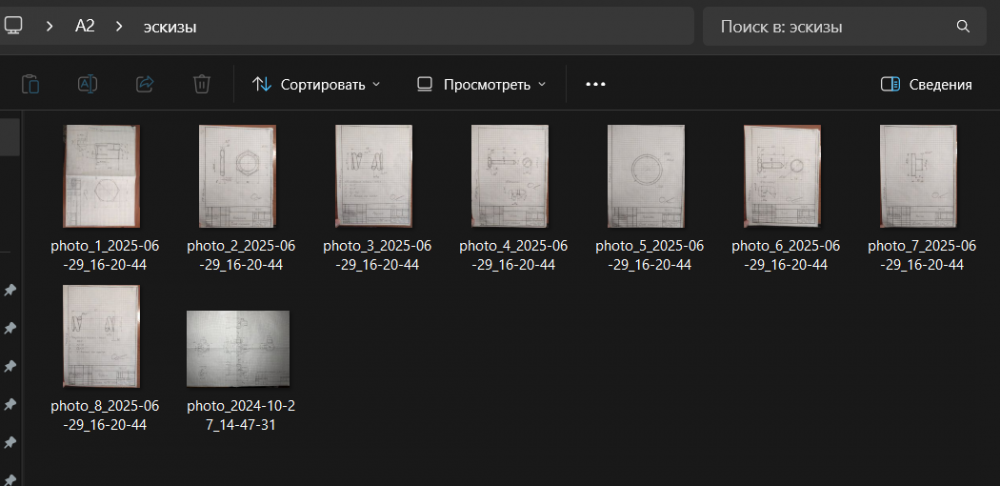

Эскизы каждой детали
![]()
![]()

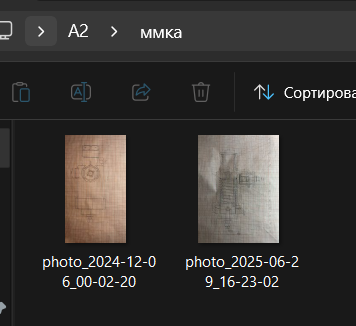

Миллиметровка сборочного чертежа
![]()

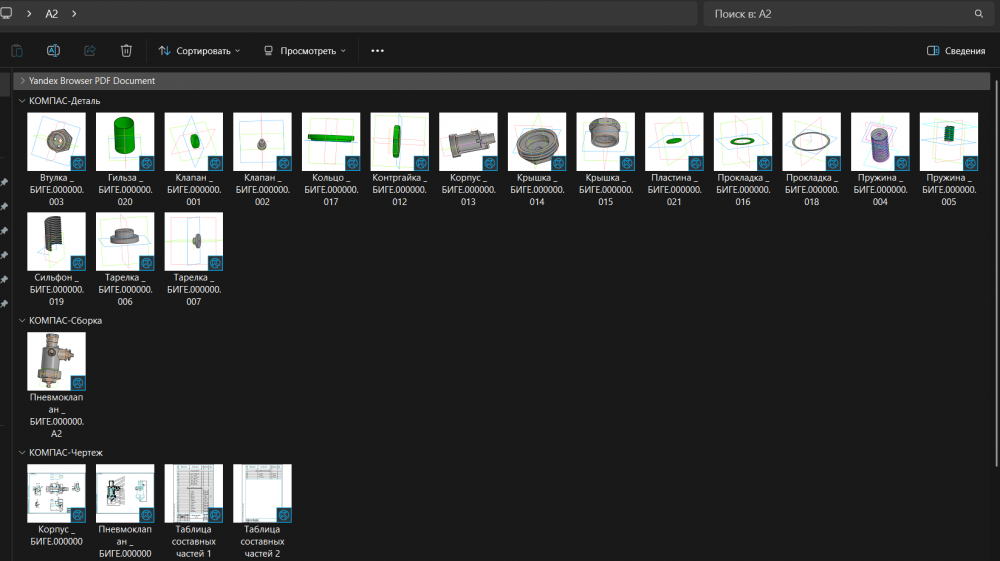

Модели всех деталей, сборка, чертеж сборки, выполненные в программе Компас 3D, версия 22 года.
![]()
В заказ входят:
Эскизы каждой детали
Миллиметровка сборочного чертежа
Модели всех деталей, сборка, чертеж сборки, выполненные в программе Компас 3D, версия 22 года.
Файлы условия, демо
Характеристики домашнего задания
Предмет
Учебное заведение
МГТУ им. Н.Э.БауманаСеместр
Номер задания
Вариант
Программы
Просмотров
11
Качество
Идеальное компьютерное
Размер
28,61 Mb
Преподаватели
Список файлов
А2
ммка
эскизы
A2 компас
Клапан _ БИГЕ.000000.005.m3d
Контргайка _ БИГЕ.000000.006.m3d
Крышка _ БИГЕ.000000.002 (без отверстий).m3d
Крышка _ БИГЕ.000000.002.m3d
Крышка _ БИГЕ.000000.002.m3d.bak
Пружина _ БИГЕ.000000.001.m3d
Пружина _ БИГЕ.000000.001.m3d.bak
Пружина _ БИГЕ.000000.003.m3d
Винт _ БИГЕ.000000.007.m3d
Винт _ БИГЕ.000000.008.m3d
Деталь _ БИГЕ.000000.004.m3d
эскизы доп
Кольцо(немного неправильное).jpg
m4v1roff
