Ролик поддерживающий 00.58.000 в Компасе V20

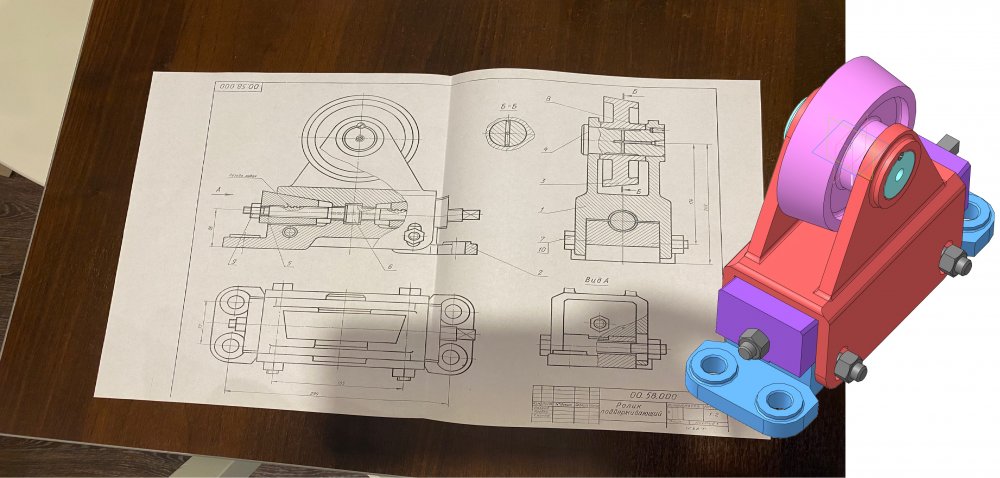

Ролик поддерживающий сборочный чертеж Ролик поддерживающий спецификация Ролик поддерживающий чертежи всех деталей Ролик поддерживающий сборка 3D Ролик поддерживающий деталирование всех деталей 3D Ролик поддерживающий принцип работы: Ролик поддерживающий применяется для транспортировки листового материала на небольшие расстояния или для поддержки движущейся транспортерной ленты, например, резиновой ленты эскалатора. Ролик 3 установлен на неподвижную ось 4, которая закреплена винтом 8 на стойке 1. Для обеспечения надлежащего смазывания трущихся поверхностей ролика 3, через отверстие с резьбой, к оси 4 подводится густая смазка, которая равномерно распределяется по всей поверхности благодаря смазочным канавкам.

Стойка 1 вместе с роликом 3 может перемещаться в вертикальном направлении, что позволяет устанавливать несколько роликов в одной плоскости. Для предотвращения осевого перемещения винта 6, его цилиндрический выступ устанавливается в пазы, расположенные в середине деталей 1 и 2. Винт 6 имеет правую и левую прямоугольную резьбу. При вращении ключом винта, клинья 5 сближаются, поднимая корпус 1 с роликом 3 вверх. Для закрепления ролика 3 в нужном положении используются болт 7 и гайка 10. Ролик поддерживающий 00.58.000 сб Ролик поддерживающий 00.58.000 спецификация Ролик поддерживающий 00.58.000 3d сборка Ролик поддерживающий 00.58.000 чертежи Стойка 00.58.001 Корпус 00.58.002 Ролик 00.58.003 Ось 00.58.004 Клин 00.58.005 Винт 00.58.006.
