Ответы к зачёту: Сборка №2 с зачета по инженерной графике (возможный вариант задания)
Описание

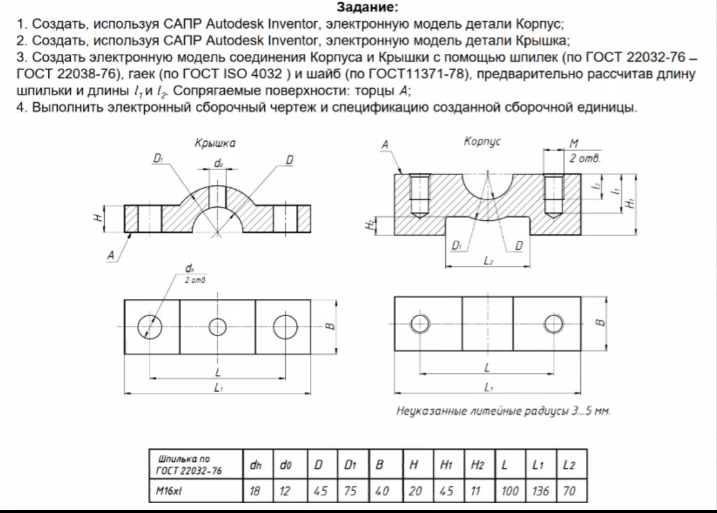

Второй вариант сборки, который может быть на зачете по инженерной графике. В архиве - модели деталей крышки и корпуса, а также файл сборки, файл чертежа сборки и чертеж в формате pdf. Данный вариант сделан по условию приложенному ниже. ![]()
Характеристики ответов (шпаргалок) к зачёту
Предмет
Учебное заведение
МГТУ им. Н.Э.БауманаСеместр
Просмотров
237
Размер
1,4 Mb
Список файлов
Сборка упр
OldVersions
КОрпус.0005.ipt
Крышка.0001.ipt
Сборка.0003.dwg
Сборка.0003.iam
lockfile.lck
Корпус.ipt
Крышка.ipt
Сборка.dwg
Сборка.iam
Сборка.pdf
OpelBlitz
OpelBlitz
02 февраля 2021 в 17:58
