ДЗ: проектирование электрической сети напряжением 220/110 кВ

СОДЕРЖАНИЕ
Введение................................................................................................................... 4
1 Составление баланса мощности проектируемой сети ..................................... 5
2 Определение топологии моделируемой сети .................................................. 13
3 Определение потоков мощности в проектируемой РЭС, выбор напряжения РЭС и выбор проводов ЛЭП в РЭС............. 17
4 Выбор типа и мощности силовых трансформаторов подстанций потребителей............................ 27
5 Выбор схем подстанций потребителей и составление схемы замещения РЭС ......................... 33
6 Разработка и исследование имитационной модели РЭС................................ 35
ЗАКЛЮЧЕНИЕ ..................................................................................................... 57
Список используемой литературы ...................................................................... 58

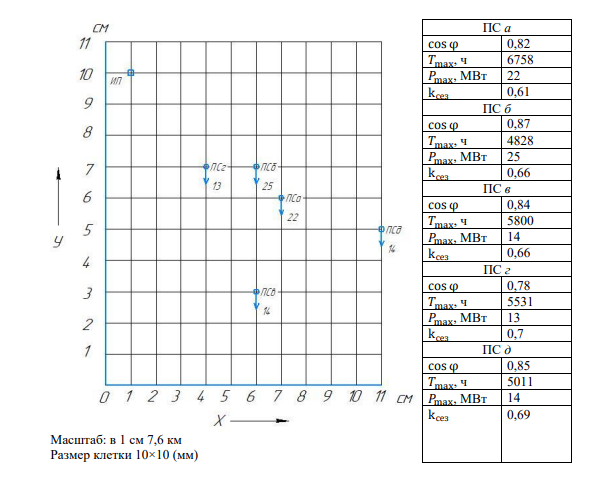

Целью данного курсового проекта является проектирование электрической сети, напряжением 220/110 кВ, предназначенной для надежного электроснабжения четырех пунктов потребления электроэнергии.
Электроснабжение этих пунктов осуществляется от крупной узловой подстанции. Воздушные линии электропередачи выполнены на железобетонных опорах.
В работе необходимо решить следующие задачи:
− разработать два наиболее оптимальных варианта ее электроснабжения распределительной электросети;
− выполняется расчет потокораспределения мощностей по ветвям электросети;
− выполняется выбор номинального напряжения участков электросети, выбор сечений линий электропередачи электросети, проверка данных сечений по потере напряжения и проверка токами аварийного режима, выбор трансформаторов на подстанциях для электроснабжения потребителей;
− выполняется расчет максимального, минимального и наиболее тяжелого послеаварийного режима;
Электрическая сеть, которую будет спроектировано, должна прежде всего обеспечивать надежность и бесперебойность электроснабжения потребителей с учетом их категорийности по надежности снабжения, обеспечивать качество электроэнергии в соответствии с принятыми стандартами качества и должна быть экономичной в эксплуатации, то есть транспортный расход электроэнергии (потери в элементах сети) должен быть минимальным.
