В водопроводной сети имеется участок А-В с двумя параллельными ветвями. Определить потерю напора hА-В на участке А-В и расходы Q1 и Q2 в ветвях, если расход в магистрали задан и равен Q. Даны диаметры d1, d2 ветвей, а также их длины l1, l2. Учитыв
Описание

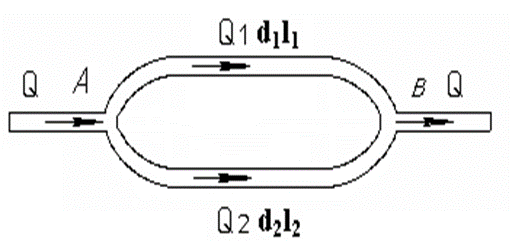

В водопроводной сети имеется участок А-В с двумя параллельными ветвями. Определить потерю напора hА-В на участке А-В и расходы Q1 и Q2 в ветвях, если расход в магистрали задан и равен Q. Даны диаметры d1, d2 ветвей, а также их длины l1, l2. Учитывать только потери по длине. Трубы новые стальные. Температура воды 10 °C.
№ варианта | 2 | |
Q, л/с | 8,5 | |
Диаметр трубы, мм | d1 | 47 |
d2 | 79 | |
Длина участков, м | l1 | 26 |
l2 | 41 | |
