СГУГиТ Обработка и анализ результатов измерения осадок и деформаций конструкций здания и оборудования Вариант 29
Описание
В файлах содержится оформленная работа в формате word, расчеты с формулами в формате excel и чертеж в формате AutoCAD. Что позволит оперативно разобраться с решением и адаптировать его для своего варианта.
Содержание работы
По результатам измерений осадок марок, установленных на колоннах каркаса производственного здания и фундаменте технологического оборудования, необходимо:
- Построить графики развития осадок фундаментов колонн каркаса во
- времени и нагрузок (объем - 4 колонны любого ряда или по заданию преподавателя);
- Построить развернутые графики осадок фундаментов колонн каркаса здания на 4.08.18 г. (или по заданию преподавателя);
- Построить графики линий равных осадок фундаментов колонн каркаса здания на 4.08.18 г. (или по заданию преподавателя);
- Вычислить среднюю осадку каркаса здания и среднюю осадку фундамента технологического оборудования () на 4.08.18 г. (или по заданию преподавателя);
- Вычислить относительную разность осадок фундаментов взаимосвязанных конструкций ( ) на 4.08.18 г. (или по заданию преподавателя);
- продольный () и поперечный ()крен фундамента оборудования на 4.08.18 г. (или по заданию преподавателя);
- относительный прогиб или выгиб фундамента оборудования
- ( ) на 4.08.18 г. (или по заданию преподавателя).
- Сравнить величины контролируемых параметров с допусками
- СП 22.13330.2011 Основания зданий и сооружений (см. прил. 1) и сделать заключение о работоспособности здания.

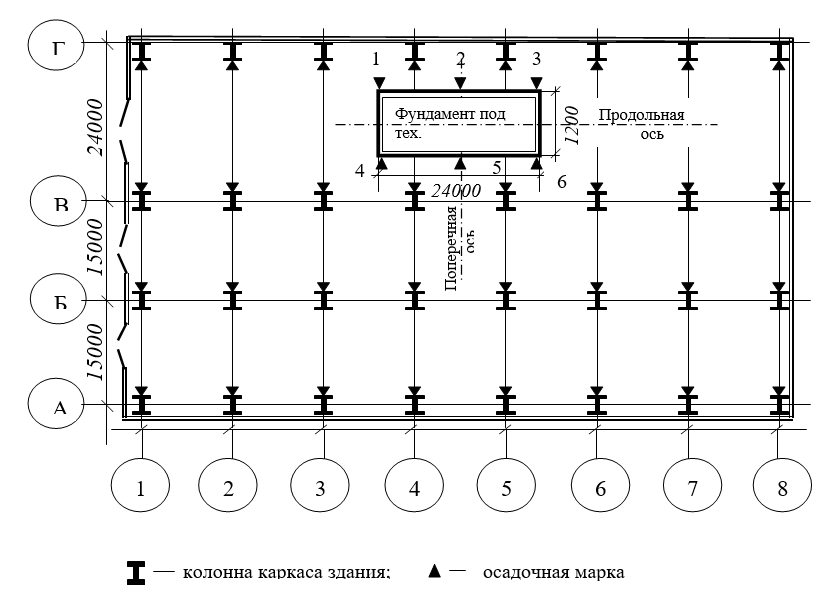

Построение графиков развития осадок фундаментов колонн каркаса здания и во времени (рис.2) разрешается выполнять в любом программном продукте (WORD, AUTOGAD и др.) или в ручной графике. По оси абсцисс откладывают время t (одинаковое для всех вариантов), взятое из таблицы 1; по оси ор¬динат – величины осадок фундаментов колонн каркаса здания согласно своему варианту в масштабах, указанных в примечаниях рисунка 2. наносят сетку осей и контур здания по размерам, представленным на рис.1; -выписывают осадки фундаментов колонн каркаса, зарегистри¬рованные на 4.08.18 г.; -от точек пересечения осей под углом 45° в масштабе 2:1 откладывают в виде вектора величины осадок колонн; -соединяют концы векторов сплошной линией; -выполняют штриховку.
4. Построение графиков линий равных осадок фундаментов колонн каркаса здания (рис.4) выполняют в последовательности: -наносят сетку осей и контур зда¬ния по размерам, указанным на рис.1; -выписывают осадки фундаментов колонн каркаса, зарегистрированные на 4.08.18 г.; -задаваясь сечением осадок в 10 мм, производят интерполирование линий равных осадок между смежными фундаментами; -соединяют точки с одноименными отметками плавными линиями равных осадок как при рисовке рельефа; -подписывают отметки линий равных осадок..
