Контроль крена дымовой трубы методом измерения горизонтальных углов Вариант 26

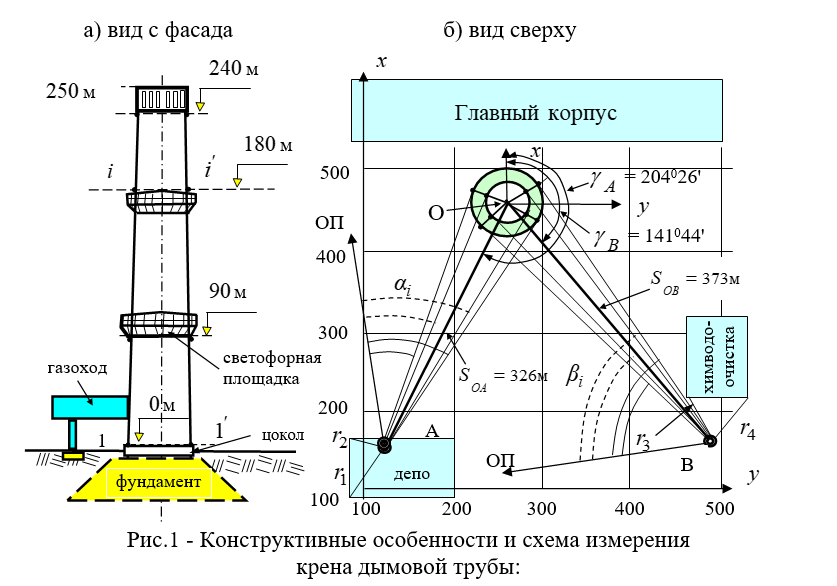

Сначала следует вычислить частные крены на сечения с каждой точки установки теодолита. Вычисление частных кренов и , каждый из которых представляет собой смещение (в горизонтальной плоскости) центра верхнего i-го сечения относительно центра нижнего сечения в направлении, перпендикулярном соответственно направлениям ОА и ОВ (см. рис.1)), производится по формулам ; , (1) где – горизонтальные углы между направлениями на центры верхнего и нижнего сечений в пунктах А и В, вычисляемые по формулам (2) Значения берутся из таблицы 1 по назначенному варианту работы. Пример вычисления частных кренов приведен в табл. 2. Построение векторных графиков частных кренов по сечениям следует производить графическим способом в масштабах, позволяющих с необходимой точностью и достаточной наглядностью производить отложение углов и линий (см.

рис 2). Для этого, на листе бумаги (лучше миллиметровки) с точки О, принятой за центр нижнего сечения трубы, проводят оси х и у. Из точки О от оси х с помощью транспортира откладывают углы и прочерчивают направления на точки А и В..
