Излучение вводится из лазера в планарный оптический волновод с помощью прямоугольной равнобедренной призмы с показателем преломления n4. Определить, каким должен быть угол падения излучения на призму (α), чтобы при распространении излучения по волно

Излучение вводится из лазера в планарный оптический волновод с помощью прямоугольной равнобедренной призмы с показателем преломления n₄. Определить, каким должен быть угол падения излучения на призму (α), чтобы при распространении излучения по волноводу выполнялось условие полного внутреннего отражения.

Таблица 2 – Исходные данные задачи №2 (N соответствует последней цифре пароля)

В оптических интегральных схемах (ОИС) волноводы изготавливают следующим образом:

на подложку (показатель преломления n₂) наносят тонкую полоску вещества (например, кварца, показатель преломления n₁), толщиной d. Это и будет волновод.

При этом волновод с одной стороны будет граничить с подложкой, с остальных – с воздухом (n₃).

Причем, для выполнения условия полного внутреннего отражения n₁>n₂ и n₁>n₃. Такой оптический волновод называется ПЛАНАРНЫМ.

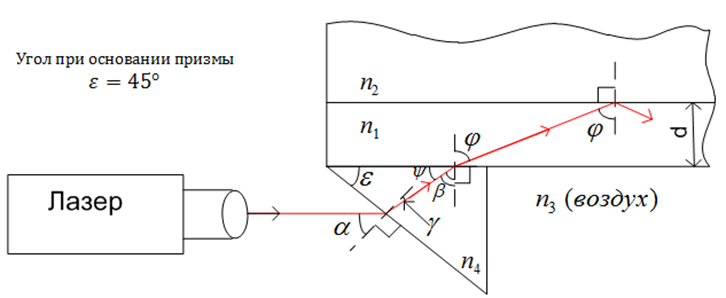

Рисунок 2.1 – Схема ввода излучения в планарный оптический волновод

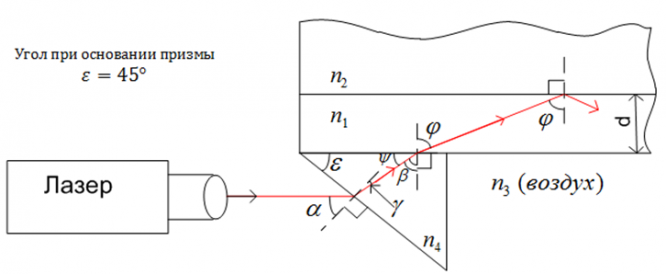

Рисунок 2.2 – Планарный оптический волновод
