Рассчитать обратимый цикл Ренкина. Параметры пара на входе в турбину р₁, t₁ и давление пара на выходе из турбины р2 даны в табл. 1 по вариантам.

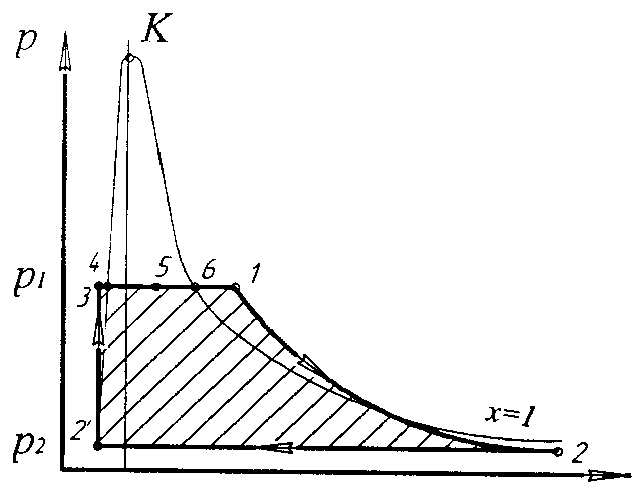

1. Представить цикл в Т-s- и h-s-диаграммах.

2. Привести схему установки и нанести узловые точки цикла на схему. Указать назначение каждого процесса (1-2, 2-3 и т. д.), его характер (адиабатный, изобарно – изотермический) и т. д.).

3. Определить параметры р, t, h, s, x в узловых точках цикла с использованием таблиц [3] и занести в табл. 2.

4. Рассчитать подводимую теплоту (q₁), отводимую теплоту (q₂), работу турбины (l_т), работу насоса ( l_н), работу цикла ( l ), термический КПД цикла (ηt).

5. Показать цикл Карно в р-υ и Т-s-диаграммах для интервала давлений р₁и р₂. Сравнить термический КПД цикла Ренкина (η_t) с термическим КПД цикла Карно (η_tк)

Дано:

Р₁ = 120 бар;

t₁ = 400ºC;

Р₂ = 0,03 бар.
