Задача 2: Магнитостатика вариант 20

Задача 2.3. Два плоских проводника с токами I, текущими в противоположных направлениях, разделены слоем магнетика толщиной d. Ширина проводников равна L (L>>d). Магнитная проницаемость закону =f(y). Построить графически распределения модулей векторов индукции B и напряжённости H магнитного поля, а также вектора намагниченности J в зависимости от y в интервале значений от 0 до d. Определить поверхностную плотность токов намагничивания i\' распределение объёмной плотности токов намагничивания i\' индуктивность единицы длины этой двухполосной линии. Функция =f(y) для чётных вариантов имеет вид: Функция =f(y) для нечётных вариантов имеет вид: Таблица 2.3.

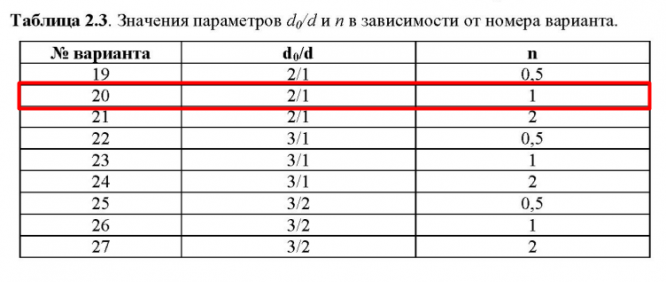

Значения параметров d варианта Два плоских проводника с токами I, текущими в противоположных направлениях, разделены слоем магнетика толщиной d. Ширина проводников равна L (L>>d). Магнитная проницаемость  магнетика меняется в направлении оси y по графически распределения модулей векторов индукции B и напряжённости H магнитного поля, а также вектора намагниченности J в зависимости от y в интервале значений от 0 до d. Определить поверхностную плотность токов намагничивания i\'п на верхней и нижней поверхностях магнетика и распределение объёмной плотности токов намагничивания i\'об(y). Определить индуктивность единицы длины этой двухполосной линии. =f(y) для чётных вариантов имеет вид: =(yn +d0 n )/d0 n =f(y) для нечётных вариантов имеет вид: =(yn +dn )/d Таблица 2.3.

Значения параметров d0/d и n в зависимости от номера варианта..
