ДЗ 4.2: Пространственная статика вариант 6

Пространственная статика

• Задача первая

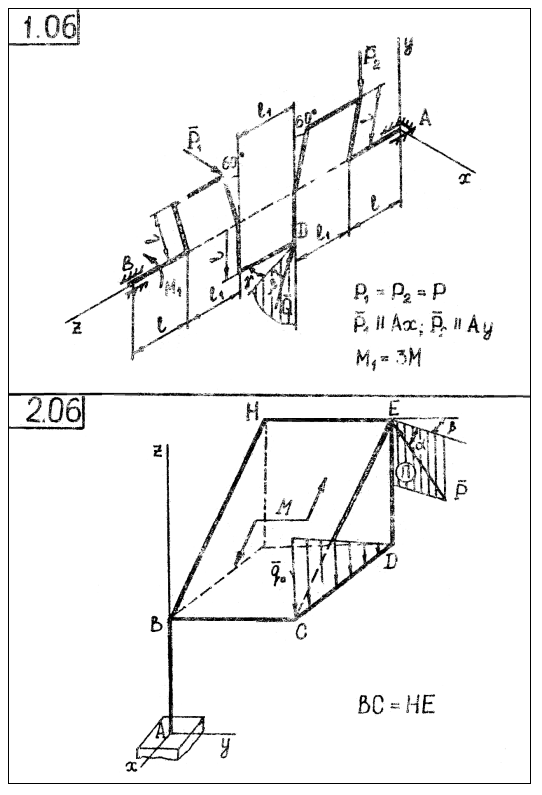

Определить реакции сферического шарнира или подпятника А и подшипника В. Дополнительно в задачах вариантов 5, 14, 17, 21, 28, 29 и 30 определить реакцию опоры К, в задачах 10 и 27 реакции стержня КС, а в остальных задачах необходимую для равновесия силу Q. На схемах углы α и β отсчитываются в вертикальных плоскостях, а углы γ и φ в горизонтальных.
Принять как заданные величины P и l, при этом l₁=2l, R=2r=l, М=0,5Pl, в задачах вариантов 1, 3, 5, 7, 8, 9, 11, 13, 14, 17, 21, 23, 24, 26, 27 и 28 принять АВ=2ВС=2l, α=γ=30°, β=φ=60°.

• Задача вторая

Определить реакцию заделки, если заданы P и l, пара сил с моментом М=3Рl, q₀=3P/l, АВ=ВС=CD=DE=l, γ=30°, β=60°.Показать/скрыть дополнительное описание
