Задача: Используя измерительный механизм (ИМ) магнитоэлектрической системы с параметрами
Описание

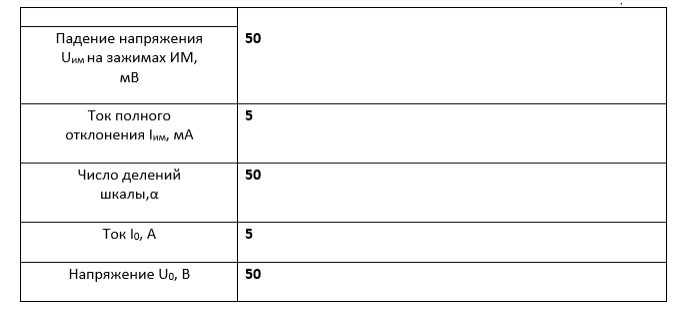

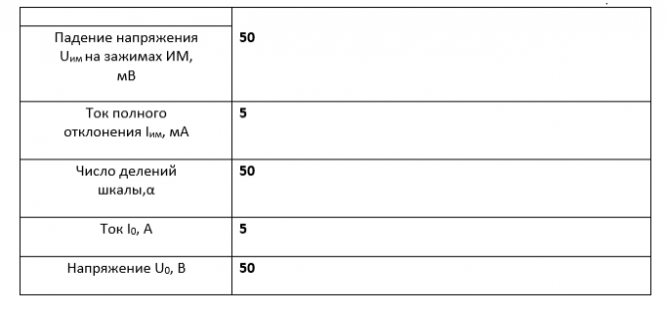

Используя измерительный механизм (ИМ) магнитоэлектрической системы с параметрами I um (ток полного отклонения стрелки), Uum (падение напряжения на зажимах ИМ) и измерительные цепи (ИЦ) в виде шунтов и добавочных сопротивлений:
-составить схемы амперметра и вольтметра для измерения постоянных токов и напряжений соответственно;
-используя известные электротехнические законы, вывести расчетные формулы для определения величины сопротивления шунта Rш при измерении токов величиной до I о и добавочного сопротивления Rg вольтметра для измерения напряжения до Uo ; -определить величину сопротивления шунта Rш , величину добавочного сопротивления Rg , постоянные СА амперметра и СV вольтметра, если амперметром необходимо измерить ток I о , а вольтметром - напряжение Uo ;
-определить входные сопротивления ra амперметра и RV вольтметра, а также потребляемые мощности РA и PV .
![]()
-составить схемы амперметра и вольтметра для измерения постоянных токов и напряжений соответственно;
-используя известные электротехнические законы, вывести расчетные формулы для определения величины сопротивления шунта Rш при измерении токов величиной до I о и добавочного сопротивления Rg вольтметра для измерения напряжения до Uo ; -определить величину сопротивления шунта Rш , величину добавочного сопротивления Rg , постоянные СА амперметра и СV вольтметра, если амперметром необходимо измерить ток I о , а вольтметром - напряжение Uo ;
-определить входные сопротивления ra амперметра и RV вольтметра, а также потребляемые мощности РA и PV .
Характеристики решённой задачи
Предмет
Просмотров
2
Размер
192,05 Kb
Список файлов
137462.pdf
