Задача: КОНТРОЛЬНАЯ РАБОТА по дисциплине: «Электротехника и электроника» вариант 21

КОНТРОЛЬНАЯ РАБОТА по дисциплине: «Электротехника и электроника»

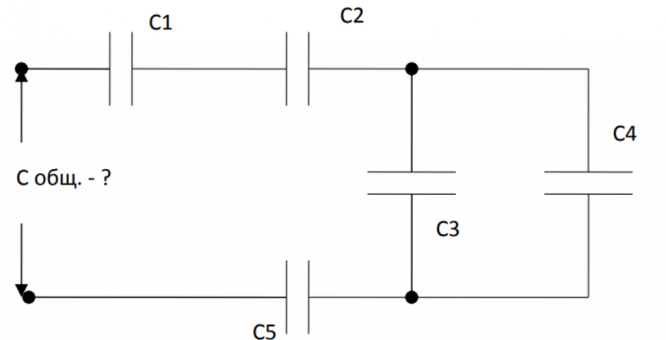

Задание 1
С₁ = С₂ = 5мкф
С₃ = С₄ = 10мкф
С₅ = 20мкф
Собщ. - ?

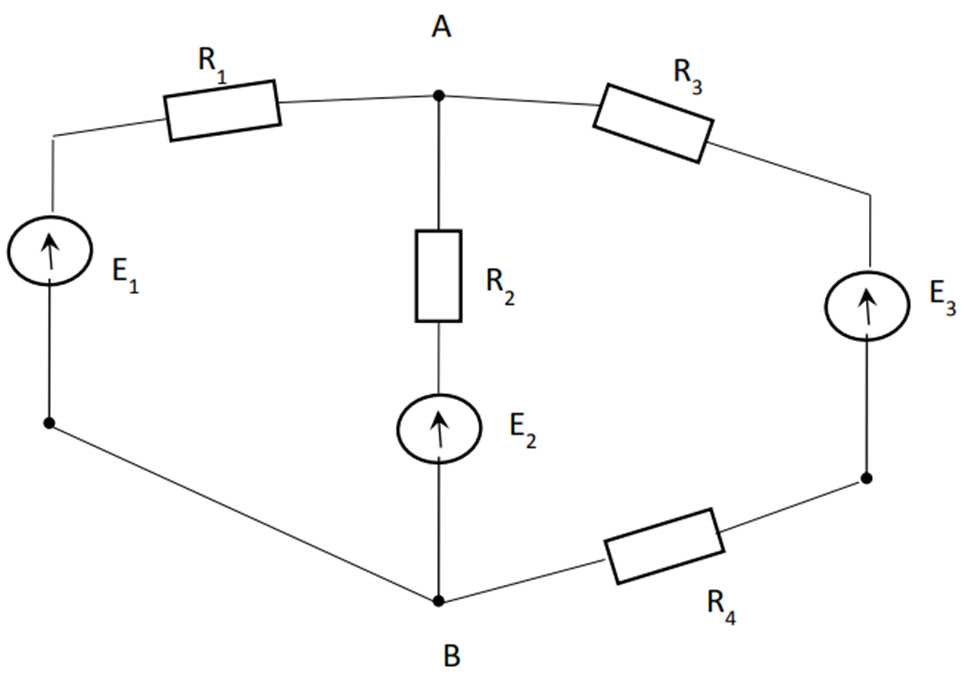

Задание 2
Найти токи методом узлового напряжения.
Е₁ = 5В Е₂ = 10В Е₃ = 20В
R₁ = 2Ом R₂ = 5Ом R₃ = 2Ом R₄ = 8Ом
ЗАДАНИЕ №3
Вариант 1.
Задание № 1. Напишите определение.
1) Конденсатор
2) Электроны
3) Электрическая цепь
4) Закон Ома для участка цепи
5) Ток
Задание № 2.
1) q
2) R
3) P
4) F
5) I
6) W
7) C
8) U
9) E
10) F
11) S
12) q
Задание №3. Напишите формулы.
1) Закон Ома для участка цепи
2) Формула для расчета сечения провода

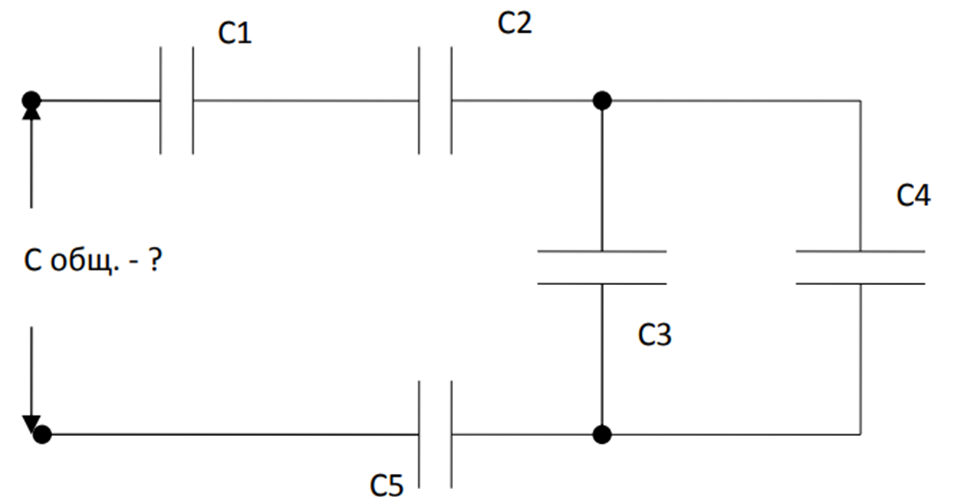

Задание № 4. Решите задачу
С₁ = 3 мкФ С₂ = 2 мкФ С₃ = 4 мкФ С₄ = 4 мкФ С₅ = 2 мкФ

Аналоговый электронный вольметр
