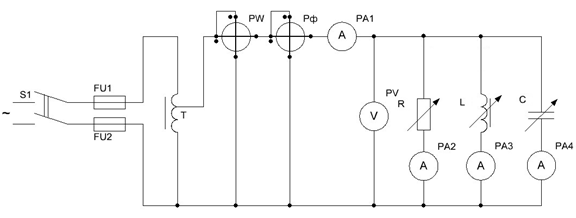

Лабораторная работа 3: Исследование однофазной цепи синусоидального тока при параллельном соединении приемников

№

Исходные данные:

U =

100 В;

R=

60Ом;

L=

0,12Гн;

f=

50 Гц

п/п

C

G

B_L

B_c

B

Y

I_R

I_L

I_C

I

φ

cosφ

P

Q

мкФ

×10^-2, См

А

град

—

Вт

В×Ар

1

0,00

1,67

2,65

0,00

2,65

3,13

1,67

2,65

0,00

3,13

58

0,53

166,67

265,39

2

30,00

1,67

2,65

0,94

1,71

2,39

1,67

2,65

0,94

2,39

46

0,70

166,67

171,19

3

60,00

1,67

2,65

1,88

0,77

1,84

1,67

2,65

1,88

1,84

25

0,91

166,67

76,99

4 рез

84,52

1,67

2,65

2,65

0,00

1,65

1,67

2,65

2,65

1,67

0

1,00

166,67

0,00

5

90,00

1,67

2,65

2,83

-0,17

1,68

1,67

2,65

2,83

1,68

-6

0,99

166,67

-17,21

6

120,00

1,67

2,65

3,77

-1,11

2,00

1,67

2,65

3,77

2,00

-34

0,83

166,67

-111,41

7

150,00

1,67

2,65

4,71

-2,06

2,65

1,67

2,65

4,71

2,65

-51

0,63

166,67

-205,61
