Определение потерь мощности в Моделирование резонансного режима. Расчёт и построение резонансных кривых и частотных характеристик схем синусоидального тока Моделирование индуктивно-связанных цепей

Задание 1.

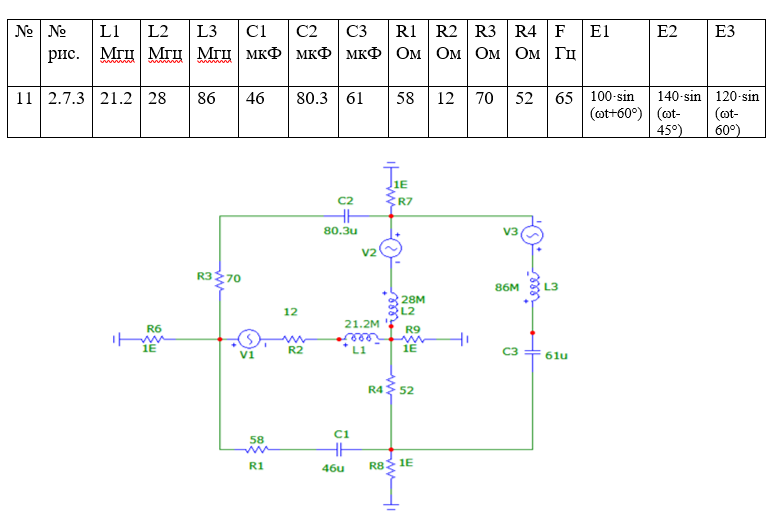

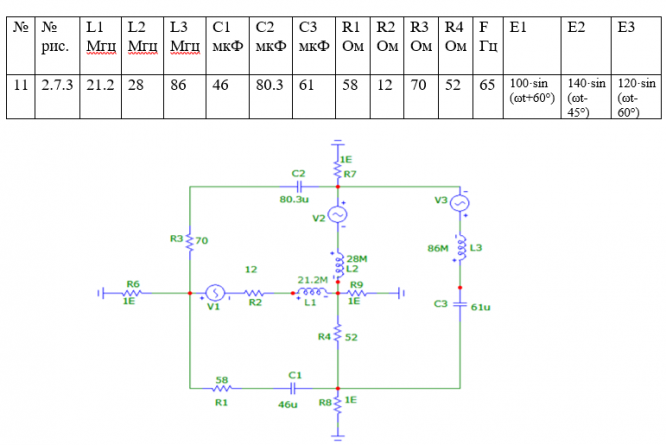

По заданному варианту построить модель схемы, вычислить аналитически и по графику
1. амплитуду тока
2. фазу тока
3. условия резонанса


Задание 2
Так как при последовательном соединении R, L, C элементов наблюдается резонанс напряжений, рассмотрим вариант, когда равны реактивные сопротивления x_c=x_L, для этого построим схему, показанную на рисунке 2.8, где R=58 Ом, е=Е_msin(408.2t). Амплитуда E=100 B, начальная фаза источника ЭДС_ψЕ=60, частота f=65Гц.
Задание 3
Расчёт и построение резонансных кривых и частотных характеристик:
Расчёт выполняется в режиме Частотный анализ. Рассмотрим схему
Задание 4
1. определение коэффициента взаимной индукции с применением математической модели индуктивной связи
2. Моделирование схемы с несколькими индуктивно-связанными элементами и использованием модели индуктивной связи.
3. моделирование индуктивно-связанных цепей с использованием математической модели линейного трансформатора
