Лабораторная работа: Лабораторная работа "Исследование режимов длинной линии без потерь при произвольной активной нагрузке" - Электротехника

Описание

Электротехника

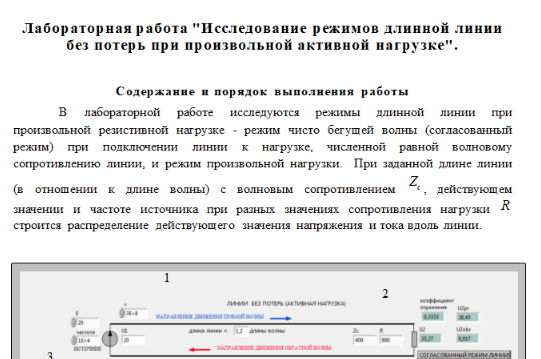

Лабораторная работа "Исследование режимов длинной линии без потерь при произвольной активной нагрузке".

В лабораторной работе исследуются режимы длинной линии при произвольной резистивной нагрузке - режим чисто бегущей волны (согласованный режим) при подключении линии к нагрузке, численной равной волновому сопротивлению линии, и режим произвольной нагрузки.

При заданной длине линии (в отношении к длине волны) с волновым сопротивлением, действующем значении и частоте источника при разных значениях сопротивления нагрузки строится распределение действующего значения напряжения и тока вдоль линии.

Рабочее задание

Задать действующее значение источника В и частоту источника 10 кГц.

Согласованный режим в линии без потерь.

Задать значения волнового сопротивления линии, длины линии и сопротивления нагрузки, равной волновому сопротивлению в соответствии с Таблицей 1 (опыт 1-6).

Для каждого режима запустить ВП нажатием левой кнопки мыши (ЛКМ) на иконку

Таблица 1.

режим	волновое сопротивление	сопротивление нагрузки	длина линии
1, 2, 3	Ом	Ом
4, 5, 6	Ом	Ом

Вывод: В режиме согласованной нагрузки ***

Линия без потерь при произвольной активной нагрузке. Задать значения волнового сопротивления линии, длины линии и ***

#QuadD4rv1n7 <>_<>
Оценка 5

Показать всё описание
