ДЗ 2: Расчёт разветвлённых трёхфазных цепей синусоидального тока вариант 2

Решённый вариант домашнего задания по дисциплине «Электротехника и электроника», раздел «Трёхфазные цепи». Тема: расчёт разветвлённой трёхфазной цепи синусоидального тока с проверкой в программе Multisim. Материал для самопроверки и разбора решения: можно сверить свой результат, найти расхождение и посмотреть, как собирается схема.

• Смотрите бесплатный пример!

Вариант 2.

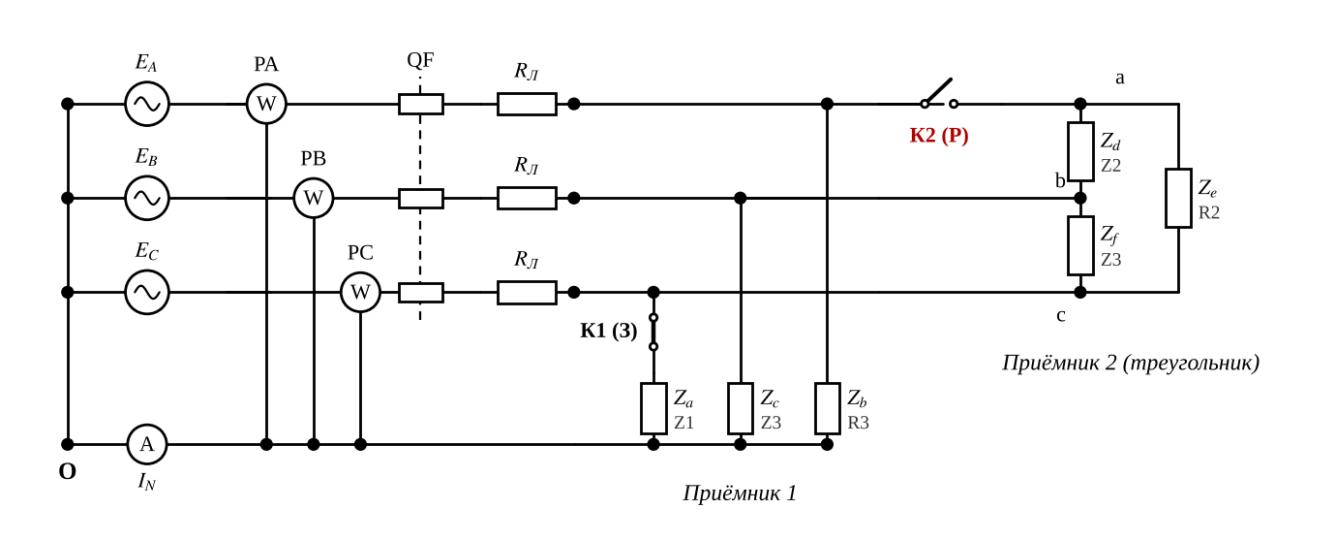

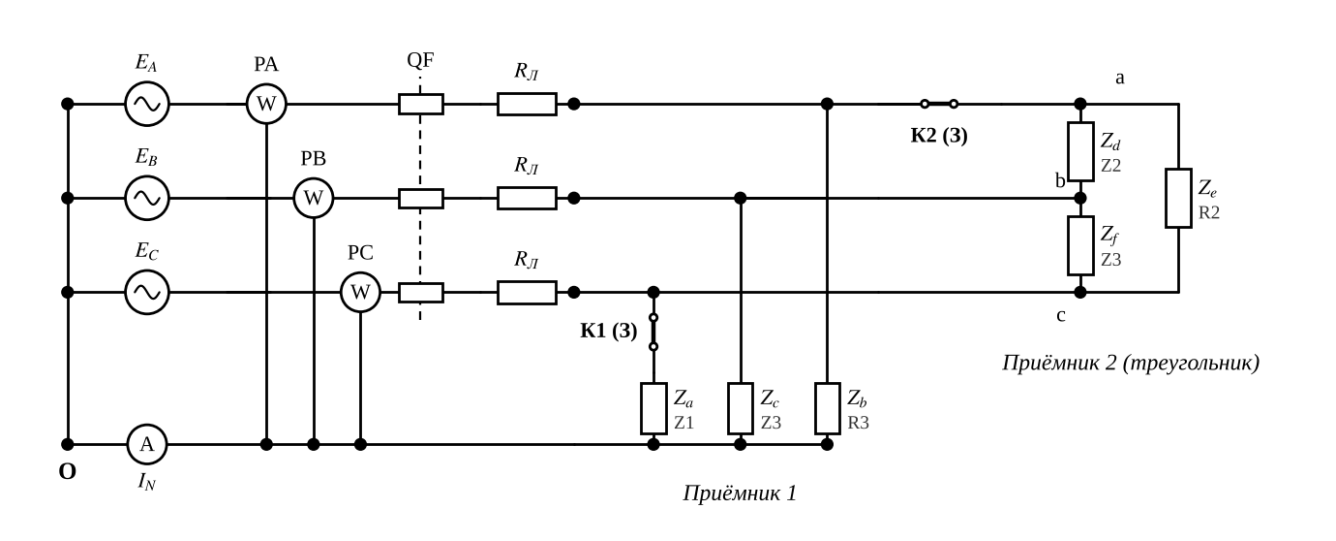

В схеме два приёмника: приёмник 1 — звезда с нулевым проводом (Za, Zb, Zc), приёмник 2 — треугольник (Zd, Ze, Zf); два ключа: К1 в ветви Za и К2 в линии A перед треугольником; два режима — нормальный и аварийный.
Фазное напряжение источника Uф = 220 В (линейное 381,1 В), частота f = 50 Гц, сопротивление каждого провода кабеля Rл = 0,5 Ом.
Za = Z1 = 10 − j15 Ом — приёмник 1 (звезда с нулевым проводом), линия C, последовательно с ключом К1.
Zb = R3 = 20 Ом — приёмник 1 (звезда с нулевым проводом), линия A.
Zc = Z3 = 12 + j25 Ом — приёмник 1 (звезда с нулевым проводом), линия B.
Zd = Z2 = 16 + j20 Ом — приёмник 2 (треугольник), сторона ab.
Ze = R2 = 15 Ом — приёмник 2 (треугольник), сторона ca.
Zf = Z3 = 12 + j25 Ом — приёмник 2 (треугольник), сторона bc.
Нормальный режим: К1 замкнут, К2 замкнут.
Аварийный режим: К1 замкнут, К2 разомкнут.
Значения элементов (общие для всех вариантов): Z1 = 10 − j15, Z2 = 16 + j20, Z3 = 12 + j25, Z4 = 10 − j18, Z5 = 25 − j18, R1 = 10, R2 = 15, R3 = 20 Ом.

Требуется:

• для нормального режима: токи в фазах приёмников и входные линейные токи, ток в нейтральном проводе; активная, реактивная и полная мощности, коэффициент мощности cos φ; показания ваттметров; проверка расчёта в Multisim;
• для аварийного режима: токи в фазах и линейные токи, мощности и cos φ;
• сводная таблица результатов и выводы.

где Z1–Z5, R1–R3 — элементы из таблицы исходных данных методички; вершины a, b, c треугольника подключены к линиям A, B, C; К1 — ключ в ветви Za, К2 — ключ в линии A перед треугольником (З — замкнут, Р — разомкнут).

ЧТО ВЫ ПОЛУЧАЕТЕ:

• Отчёт в Word — все пункты задания, от исходных данных до выводов:

• расчёт двух режимов — нормального и аварийного (положения ключей указаны в условии варианта);
• токи в фазах приёмников и входные линейные токи, ток в нейтральном проводе (метод узловых потенциалов, треугольник заменяется эквивалентной звездой);
• активная, реактивная и полная мощности цепи, коэффициент мощности cos φ, показания ваттметров, баланс мощностей;
• падение напряжения в кабеле и проверка по номинальному току входного автомата;
• векторная диаграмма токов и топографическая диаграмма напряжений;
• проверка расчёта в программе Multisim: схемы с приборами и сравнение показаний с расчётом;

Оформление: Формулы набраны как формулы Word, текст и таблицы можно править, Times New Roman 14, интервал 1,5, поля и нумерация как положено. Титульного листа в отчёте нет.

• ---

  Файлы NI Multisim (.ms14) — 4 готовые схемы: на каждый режим схема с приборами (ваттметры, амперметры, вольтметры) и схема для проверки потенциалов узлов. Снимки схем вставлены в отчёт.

Расчёт полный: схемы и файлы Multisim включены. Работа дана как образец решения данного варианта. Перед использованием сверьтесь с требованиями вашего преподавателя.
