ДЗ: Расчет характеристик трехфазных асинхронных двигателей с фазным ротором вариант 3

РАСЧЕТ ХАРАКТЕРИСТИК ТРЕХФАЗНЫХ

АСИНХРОННЫХ ДВИГАТЕЛЕЙ С ФАЗНЫМ РОТОРОМ

1. Задание.

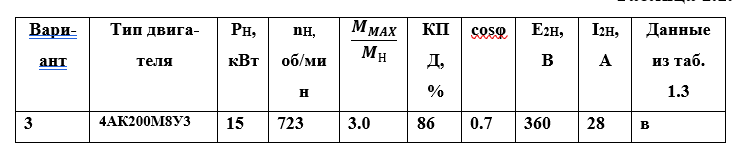

Для трехфазного асинхронного двигателя с фазным ротором с номинальным напряжением U_1Н = 220/380 В (см. табл. 1.1., 1.2., 1.3.) выполнить следующие расчеты и построения:

1. Нарисовать электрическую схему включения асинхронного двигателя с фазным ротором.
2. Рассчитать и построить на одном графике естественные механическую характеристику n = f(M) и электромеханическую характеристику n = f(I₂). Определить частоту вращения n_D при заданном моменте сопротивления M_C = t∙M_Н на валу двигателя.
3. Рассчитать и построить на одном графике естественную и искусственную характеристики n(M) при различных способах регулирования частоты вращения n асинхронного двигателя (АД). Определить для каждого случая частоту вращения n_D при заданном моменте сопротивления M_C = t∙M_Н на валу двигателя:

а) при регулировании изменением напряжения сети U₁ = var, (U₁ = q1∙U₁);
б) при реостатном регулировании R₂ + R_2ДОБ = var, (R_ДОБ = q2∙R₂);
в) при частотном регулировании f₁ = var и соотношении ,

1. Рассчитать и построить на одном графике естественную и искусственные характеристики n(M) при различных способах торможения АД:

а) при генераторном торможении, начиная с режима n_Т = h1∙n_Н и M_Т = t∙M_Н.
в) при торможении противовключением, начиная с режима n_Т = h3∙n_Н и M_Т = t∙M_Н при реостатном торможении.
