ДЗ 1: Расчет транзисторных усилительных каскадов вариант 13-24

УСЛОВИЕ

Рассчитать каскад мощного усиления, работающий в линейном режиме.

1. Выбрать транзистор, отдающий в нагрузку мощность Р_вых  в диапазоне частот от f_н (нижняя частота) до f_в (верхняя частота) с искажением М_н (частотные искажения в области нижних частот) и М_в (частотные искажения в области верхних частот)  не более 1,5 дБ.
2. Рассчитать величины элементов схемы, обеспечивающих режимы линейного усиления.

R_н = 100 Ом,
Р_вых = 3 Вт,
f_н = 70 Гц,
f_в = 12кГц
Трансформаторный однотактный каскад мощного усиления с резисторно-конденсаторной связью и параллельной подачей смещения:

---

ДЕМО

1. Выбор типа транзистора.

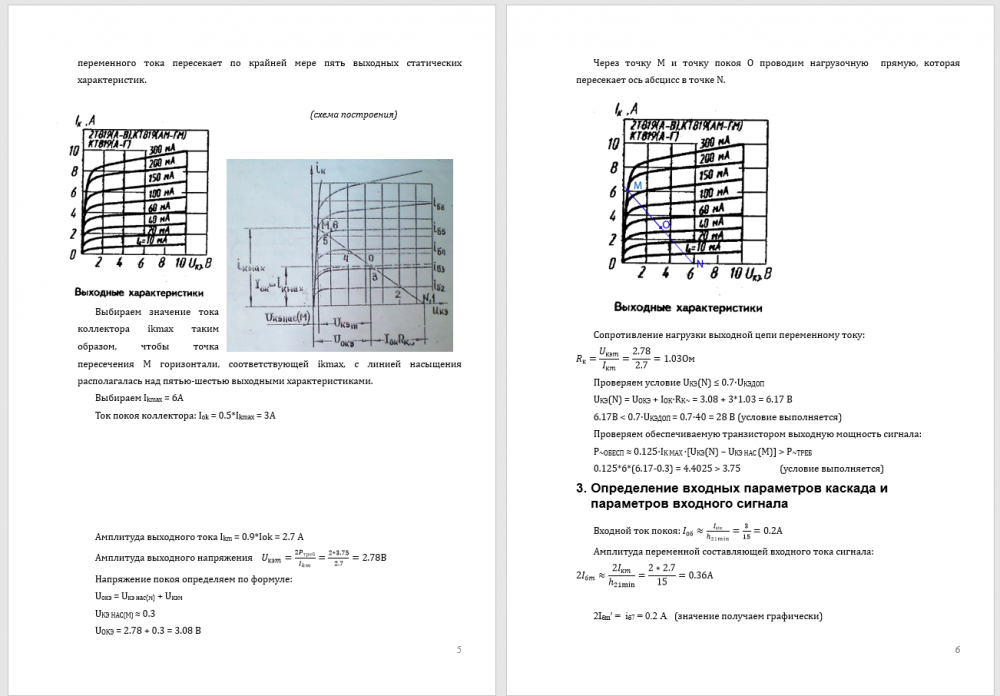

2. Определение параметров выходного сигнала, построение нагрузочной прямой переменного тока.
3. Определение входных параметров каскада и параметров входного сигнала.
4. Расчёт элементов схемы, обеспечивающих режим работы каскада по постоянному току и его температурную стабилизацию: R_Э, R₁, R₂.
5. Обеспечение работы каскада в заданном диапазоне частот сигнала.
6. Учет влияния отрицательной обратной связи, возникающей при отключении C_э.
7. Расчет электрических параметров, определяющих требования к источнику питания.

---
