Расчет транзисторных усилительных каскадов

Новинка

Описание

УСЛОВИЕ

Рассчитать каскад мощного усиления, работающий в линейном режиме.

Выбрать транзистор, отдающий в нагрузку мощность Р_вых в диапазоне частот от f_н (нижняя частота) до f_в (верхняя частота) с искажением М_н (частотные искажения в области нижних частот) и М_в (частотные искажения в области верхних частот) не более 1,5 дБ.
Рассчитать величины элементов схемы, обеспечивающих режимы линейного усиления.

R_н = 100 Ом
Р_вых = 3 Вт
f_н = 100 Гц
f_в = 5 кГц

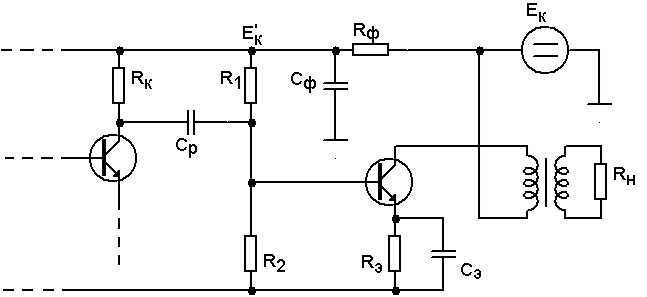

Трансформаторный однотактный каскад мощного усиления с резисторно-конденсаторной связью и параллельной подачей смещения:

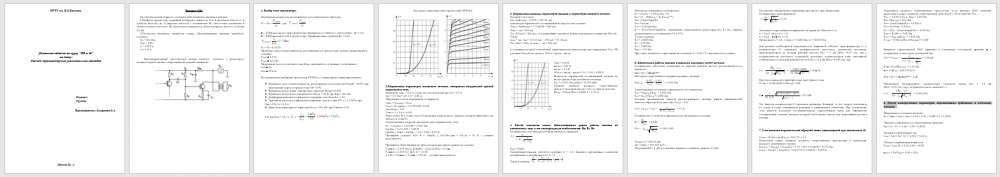

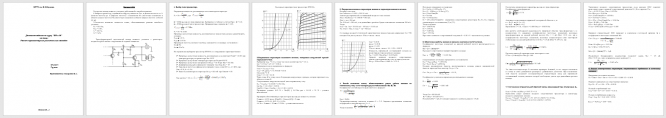

ДЕМО

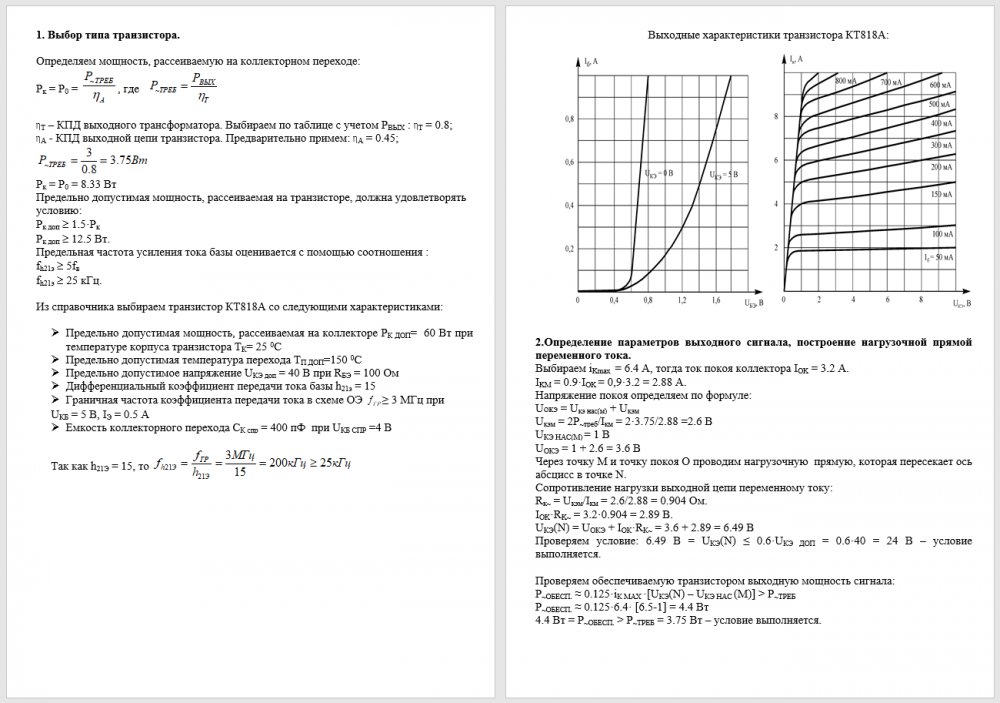

1. Выбор типа транзистора.

2.Определение параметров выходного сигнала, построение нагрузочной прямой переменного тока.
3. Определение входных параметров каскада и параметров входного сигнала.
4. Расчёт элементов схемы, обеспечивающих режим работы каскада по постоянному току и его температурную стабилизацию: R_Э, R₁, R₂.
5. Обеспечение работы каскада в заданном диапазоне частот сигнала.
6. Учет влияния отрицательной обратной связи, возникающей при отключении C_э.
7. Расчет электрических параметров, определяющих требования к источнику питания.

Показать/скрыть дополнительное описание

Рассчитать каскад мощного усиления, работающий в линейном режиме..

Показать всё описание

Характеристики домашнего задания

Тип

Домашнее задание

Предмет

Электротехника (ЭлТех)

Учебное заведение

МГТУ им. Н.Э.Баумана

Семестр

5 семестр, 6 семестр, 7 семестр

Номер задания

Вариант

13-31

Программы

Microsoft Word

Теги

ИУ ИУ2

Просмотров

Покупок

Качество

Идеальное компьютерное

Размер

179,5 Kb

Список файлов

Вариант 13-31.doc 179,5 Kb
