1. Задача 1

Для ключевого режима:
г) определить остаточное напряжение на открытом транзисторе выходной ток сопротивление транзистора в состоянии «включено».

Исходные данные показаны в таблице 1.1.

Таблица 1.1
Для режима усиления:
а) определить значения постоянных токов и напряжений в рабочей точке — тока базы напряжения база-эмиттер тока коллектора напряжения база-эмиттер определить мощность, рассеиваемую на коллекторе транзистора и на резисторе

б) построить зависимость тока коллектора от тока базы и определить по ней, при каких значениях тока коллектора и тока базы транзистор выходит в режим насыщения; отметить на построенном графики участки активного режима и режима насыщения; определить по графику коэффициент передачи тока базы (или ).

в) построить на выходных ВАХ временные диаграммы синусоидальных составляющих токов и напряжений, соответствующие максимальной амплитуде переменной составляющей напряжения коллектор-эмиттер, ещё не приводящим к заметным искажениям (и ограничению), и рассчитать коэффициенты усиления переменного сигнала по напряжению по мощности входное и выходное сопротивление и полезную мощность в нагрузке

2. Задача 2

1. Перечертить в тетрадь схему включения идеального операционного усилителя (ОУ), выбранную по рисунку 7.1 в соответствии с последней цифрой номера студенческого билета.

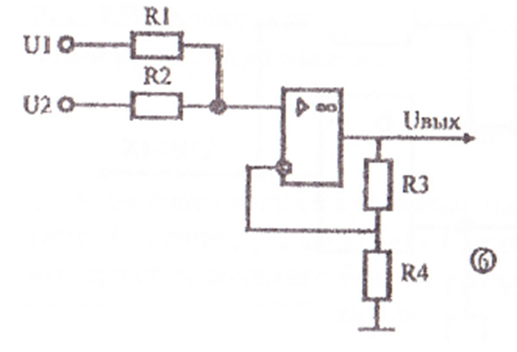

Схема показана на рисунке 2.1.

Рисунок 2.1

2. Для заданной схемы изобразить временные диаграммы входных сигналов, взятых их таблицы.

Исходные данные показаны в таблице 2.1.

Таблица 2.1
1. Нарисовать логическую схему на два входа, реализующую заданную в таблице логическую функцию. Студенты, у которых последняя цифра номера студенческого билета чётная, рисуют схему на nМДП ключах, нечётная — на кМДП ключах.

Исходные данные показаны в таблице 3.1, схема — на рисунке 3.1.

Таблица 3.1
2. Пояснить, как работает схема при заданной в таблице комбинации входных сигналов.
