ДЗ 1: Вариант 22 - ДЗ №1 - Методы анализа линейных разветвлённых электрических цепей при синусоидальных воздействиях вариант 22
Описание
Вариант 22
Задание:

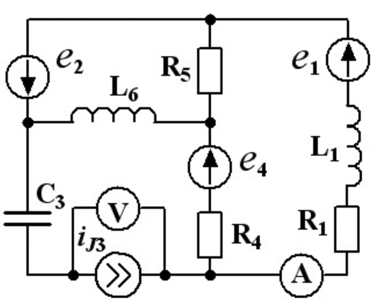

Рассчитать токи в заданной схеме методом контурных токов и неизвестный ток в одной из ветвей (любой на выбор) методом эквивалентного источника. Определить показания приборов. Записать (без решения) уравнения по методу узловых потенциалов.
В ответе указать значения токов в комплексной форме.
Единицы измерения: e [В], i [А], R [Ом], L [мГн], C [мкФ].
e1=223.6sin(103t+63.4°)
e2=360.6sin(103t-123.7°)
iJ3=15sin(103t+90°)
e2=100sin(103t-270°)
R1=R4=R5=20ом
L1=L6=20мГн
С3=100мкФ
