ДЗ 2: Расчет линейных цепей синусоидального тока вариант 7
-26%
Описание
+программа Mathcad

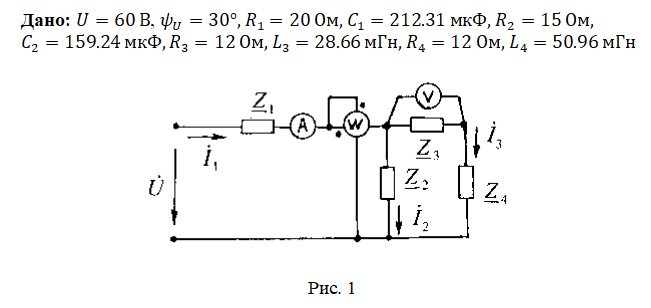

1. Начертить расчетную электрическую схему и записать исходные данные.2. Рассчитать сопротивления реактивных элементов и записать в комплексной форме сопротивления ветвей схемы. Принять частоту питающего напряжения f = 50 Гц.
3. Определить токи во всех ветвях схемы.
4. Построить векторные диаграммы токов и напряжений на всех элементах схемы в соответствии с законами Кирхгофа.
5. Определить показания измерительных приборов А, V, W.
6. Рассчитать баланс мощностей и коэффициент мощности схемы.
7. Используя метод эквивалентного генератора, определить ток I2 в ветви с сопротивлением Z2. Сопоставить полученное значение этого тока с результатом расчета предыдущим методом.
8. Рассчитать и ввести в исходную схему дополнительный элемент Z5, обеспечивающий в ветви с сопротивлением Z2 режим резонанса напряжений.
9. Рассчитать и ввести в исходную схему дополнительную ветвь с элементом Z6 параллельно ветви с сопротивлением Z2 , чтобы обеспечить на рассматриваемом участке режим резонанса токов.
