Для студентов МГТУ им. Н.Э.Баумана по предмету Электротехника (ЭлТех)ДЗ№1. Расчёт линейных цепей постоянного тока. Вариант 38ДЗ№1. Расчёт линейных цепей постоянного тока. Вариант 38
5,0052
2020-10-282020-10-28СтудИзба
ДЗ 1: ДЗ№1. Расчёт линейных цепей постоянного тока. Вариант 38 вариант 38
Описание
Решение
![]()
Проверено преподавателем, есть расчёт в маткаде.
Формулировка задания:
Проверено преподавателем, есть расчёт в маткаде. Формулировка задания:

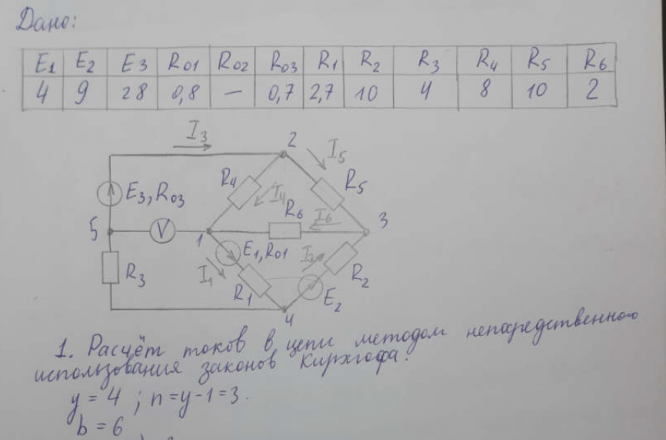

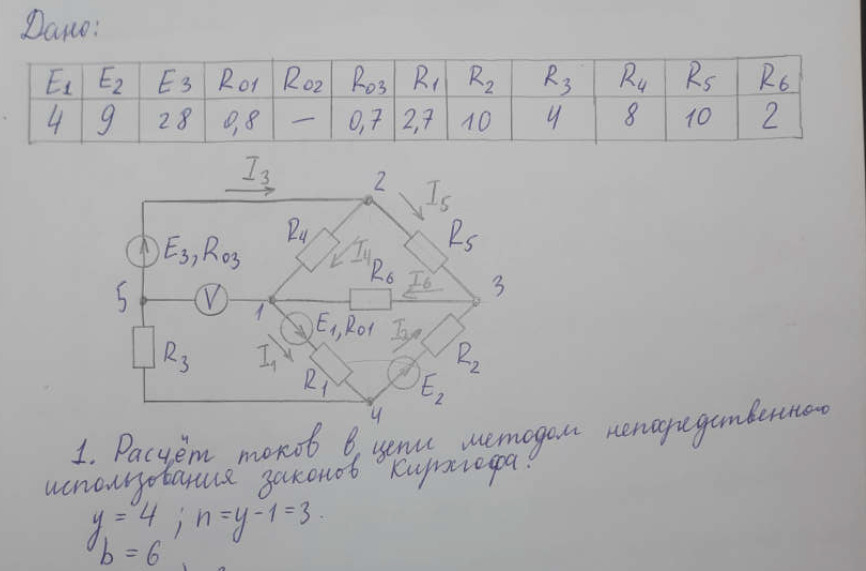

- В соответствии с вариантом домашнего задания, нарисовать заданную схему электрической цепи и выписать исходные числовые данные из таблицы исходных данных, приведенной ниже
- Для заданной схемы электрической цепи составить систему уравнений с помощью законов Кирхгофа, подставить числовые значения, соответствующие рассматриваемому варианту задания, и, используя компьютер, определить все токи в ветвях схемы.
- Записать уравнение баланса мощностей для заданной схемы электрической цепи, подставить известные числовые значения и оценить относительную погрешность расчета.
- Для заданной схемы электрической цепи составить систему уравнений, применяя метод контурных токов, подставить числовые значения и, используя компьютер, определить все токи в ветвях заданной схемы.
- Преобразовать заданную схему электрической цепи в эквивалентную, заменив пассивный треугольник резисторов R4, R5, R6 эквивалентной звездой. Начертить полученную электрическую цепь с эквивалентной звездой и обозначить на ней токи. Рассчитать полученную электрическую цепь, используя метод межузлового напряжения (метод двух узлов). Определить все токи, соответствующие заданной схеме электрической цепи.
- Определить ток в резисторе R6 методом эквивалентного генератора. Сопоставить полученное значение этого тока с результатами расчета его другими методами.
- Определить показание вольтметра, указанного в заданной схеме электрической цепи.
- Рассчитать и построить потенциальную диаграмму для внешнего контура заданной схемы электрической цепи.
- Сопоставить рассмотренные методы расчета электрических цепей, сделать соответствующие выводы.
