ДЗ 2: Проектирование синхронного счетчика с произвольным порядком счета в среде Multisim вариант 3
Описание
Проектирование синхронного счетчика с произвольным порядком счета в среде Multisim
| Вариант | Порядок счета | Тип элемента |
| 12 | 4,3,5,1,2,0,7,6 | JK |

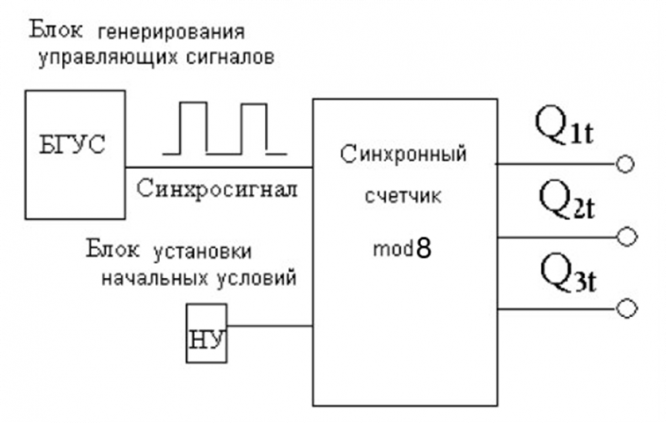

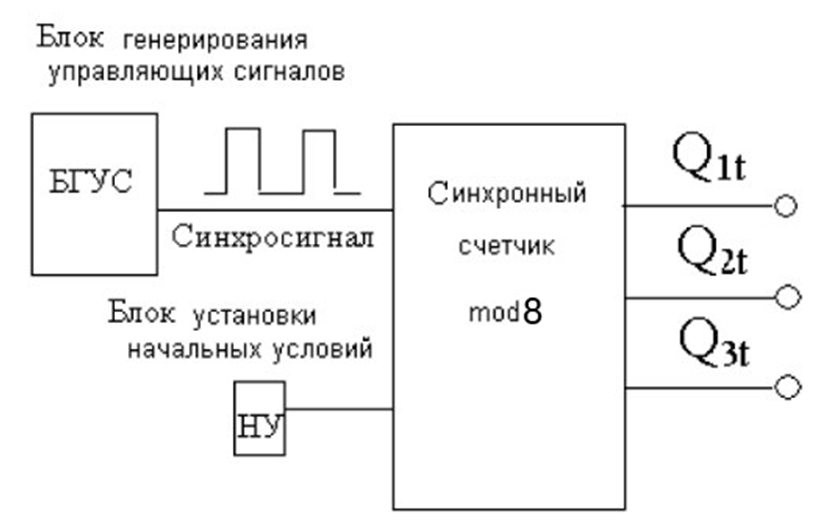

- Составляем блок-схему разрабатываемого устройства (рис. 1) и его граф переходов (рис. 2)
![]()
- Составляем таблицу истинности проектируемого трехбитового двоичного синхронного счетчика
- Составляем характеристические уравнения для JK-триггера. Характеристическое уравнение для JK-триггера имеет вид
- Собираем модель счетчика в среде Multisim по найденным логическим (рис. 3) связям и проводим моделирование его работы
