Лабораторная работа: Исследование естественной компенсации реактивной мощности изменением схемы включения обмоток асинхронного двигателя
Описание
Цель работы – исследование изменения характеристик двигателя при переключении обмоток статора с треугольника на звезду в и выявление зон рациональной работы двигателя при каждой из этих схем.
Цель работы – исследование изменения характеристик двигателя при переключении обмоток статора с треугольника на звезду в и выявление зон рациональной работы двигателя при каждой из этих схем.
![]()
Цель работы – исследование изменения характеристик двигателя при переключении обмоток статора с треугольника на звезду в и выявление зон рациональной работы двигателя при каждой из этих схем.

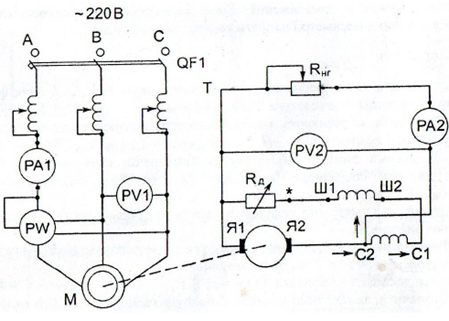

| Коэффициент загрузки двигателя β | Схема соединений обмотки АД | I1 , А | Р1 , кВт | U1 , B | U2 , B | I2 , А | соsφ | Q, квар |
| 0.158 | ∆ | 4,2 | 0,8 | 220 | 110 | 3 | 0.5 | 1.386 |
| 0.268 | 4,4 | 0,9 | 220 | 140 | 4 | 0.537 | 1.42 | |
| 0.322 | 4,8 | 1 | 220 | 160 | 4,2 | 0.547 | 1.53 | |
| 0.34 | 4,9 | 1,1 | 220 | 165 | 4.6 | 0.589 | 1.5 | |
| 0.43 | 5,1 | 1,2 | 220 | 180 | 5 | 0.62 | 1.53 | |
| 0.51 | 5,2 | 1,3 | 220 | 200 | 5,3 | 0.656 | 1.49 | |
| 0.57 | 5,8 | 1,4 | 220 | 210 | 5,7 | 0.634 | 1.71 | |
| 0.62 | 6 | 1,5 | 220 | 220 | 5,9 | 0.656 | 1.73 | |
| 0.65 | 6,2 | 1,6 | 220 | 225 | 6 | 0.677 | 1.74 | |
| 0.165 | Y | 1.9 | 0.4 | 220 | 112 | 3.1 | 0.55 | 0.6 |
| 0.227 | 2.3 | 0.5 | 220 | 128 | 3.7 | 0.57 | 0.72 | |
| 0.256 | 2.5 | 0.6 | 220 | 137 | 3.9 | 0.63 | 0.74 | |
| 0.293 | 3 | 0.7 | 220 | 149 | 4.1 | 0.61 | 0.9 | |
| 0.324 | 3.3 | 0.8 | 220 | 157 | 4.3 | 0.63 | 0.97 | |
| 0.352 | 3.7 | 0.9 | 220 | 163 | 4.5 | 0.64 | 1.1 | |
| 0.376 | 4 | 1.0 | 220 | 167 | 4.7 | 0.656 | 1.15 | |
| 0.4 | 4.4 | 1.1 | 220 | 172 | 4.8 | 0.656 | 1.26 | |
| 0.41 | 5 | 1.2 | 220 | 174 | 4.9 | 0.63 | 1.48 | |
| 0.42 | 5.4 | 1.3 | 220 | 175 | 5 | 0.632 | 1.6 | |
| Холостой ход | ∆ | 3,5 | 0,6 | 220 | 0.46 | 1.17 | ||
| Y | 0,7 | 0,2 | 220 | 0.76 | 0.17 |
