Курсовая работа: Электроснабжение механического цеха промышленного предприятия. вариант 9
Описание
ИСХОДНЫЕ ДАННЫЕ
Вариант №9
Механический цех получает электроснабжение (ЭСН) от главной понизительной подстанции (ГПП) завода. Расстояние от ГПП до цеховой трансформаторной подстанции (ТП) - 1,2 км. Напряжение 10 кВ.
Потребители цеха относятся ко 2 и 3 категории надежности электроснабжения, работают в нормальной окружающей среде.
Каркас здания механического цеха смонтирован из блоков - секций длиной 6 метров каждый. Размеры цеха A B H = 48 30 9 метров.
Вспомогательные, бытовые и служебные помещения – двухэтажные, высотой 4 м.
Перечень электрооборудования цеха для девятого варианта представлен в таблице 1. Мощность электропотребления (PЭП) указана для одного электроприемника.
Таблица 1
Перечень электрооборудования механического цеха для девятого варианта
№ п/п | Наименование электрооборудования | Кол-во n, шт. | РЭП, кВт | Вариант задания - 9 |
№ электрооборудования на плане | ||||
1 | Шлифовальные станки | 4 | 88,5 | 1, 3, 4, 5 |
2 | Обдирочные станки типа РТ-341 17 | 4 | 45 | 6, 16, 19, 20 |
3 | Кран мостовой | 1 | 60 | 17 |
4 | Обдирочные станки типа РТ-250 | 5 | 35 | 21, 22, 23, 29, 30 |
5 | Анодно-механические станки типа МЭ-31 | 6 | 18,4 | 24, 25, 26, 27, 28, 34 |
6 | Анодно-механические станки типа МЭ-12 | 8 | 10 | 7, 8, 9, 10, 11, 12, 14, 15 |
7 | Вентилятор вытяжной | 1 | 28 | 32 |
8 | Вентилятор приточный | 1 | 30 | 33 |

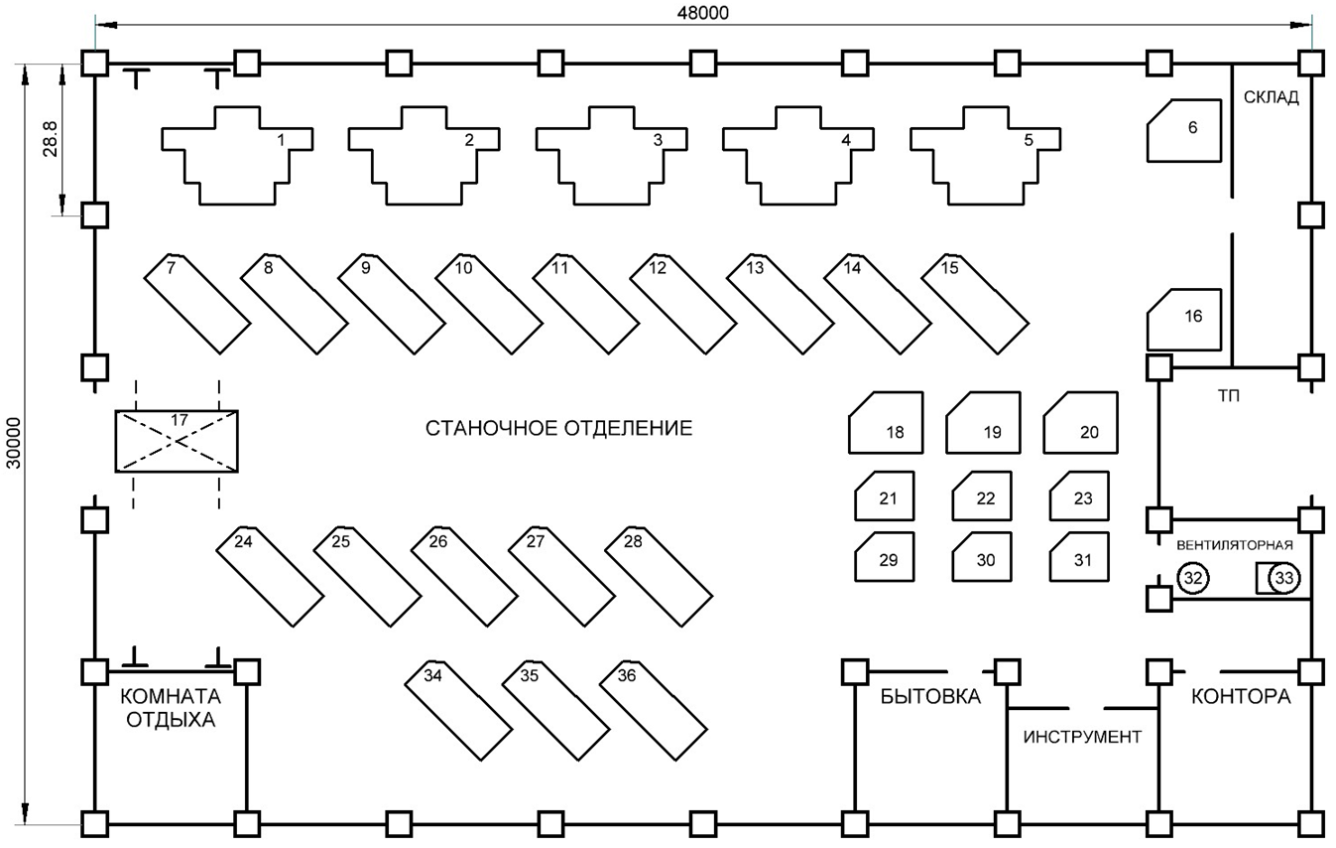

Расположение основного оборудования показано на плане, представленном на рисунке
Оглавление
1. Краткая характеристика цеха. Исходные данные. 5
2. Краткая характеристика потребителей цеха. 8
3. Схема электрической сети. 9
4. Расчет электрических нагрузок цеха. 11
5 Расчет и выбор компенсирующего устройства. 21
6 Расчет и выбор трансформаторов. 23
7 Защита электрических сетей. 26
8 Расчет и выбор линий электроснабжения. 35
9 Расчет токов короткого замыкания. 40
Список использованных источников. 52
Объем пояснительной записки 59-ть страниц машинописного текста, включает в себя 9-ть таблиц, в которые собраны все расчетные данные, 7-мь рисунков которые иллюстрируют план механического цеха, а также схемы электроснабжения цеха, в приложениях собраны основные характеристики всего выбранного оборудования, а также схемы электроснабжения электроприемников.
Список использованных источников
1. Кабышев А.В., Обухов С.Г. Расчет и проектирование систем электроснабжения объектов и установок: Учебное пособие. – Томск: Издательство ТПУ, 2006. – 248 с.
2. Конюхова Е.А. Электроснабжение объектов: Учеб. пособие для студ. учреждений сред. проф. образования. – Москва: Издательство «Мастерство», 2002. – 320 с., ил.
3. Мельников М.А. Электроснабжение промышленных предприятий: Учебное пособие. – Томск: Издательство ТПУ, 2000. – 144 с.
4. Правила устройства электроустановок. Все действующие разделы ПУЭ-7. – Новосибирск, Сиб. унив. Издательство, 2024. – 464 с., ил.
5. Шеховцов В.П. Расчет и проектирование схем электроснабжения. Методическое пособие для курсового проектирования. – Москва: ФОРУМ: ИНФРА-М, 2004. – 214 с., ил.
6. Шеховцов В.П. Справочное пособие по электрооборудованию и электроснабжению. – 2-е изд. – Москва: ФОРУМ, 2011. – 136с.
7. . Проектирование электроснабжения.
8. Автоматический выключатель серии ВА-88.
9. Сопротивление автоматических выключателей.
10. www.mircond.com Каталог укрм.
11. Ю. В. Вепринцева. Проектирование систем электроснабжения. Методические указания по написанию и защите курсовых работ. – ОАНО ВО «МосТех» - Москва, 2025. - 58 с.
