ДЗ: Расчет суммарной погрешности
Описание

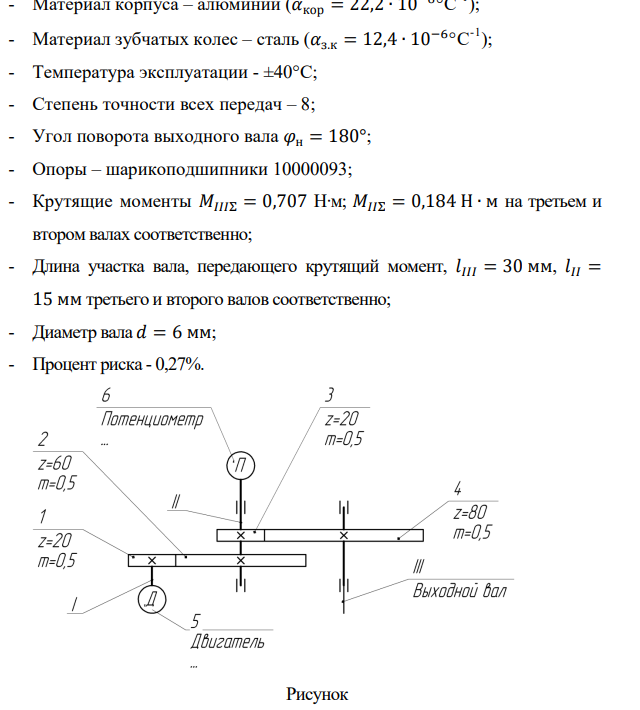

Рассчитать погрешность положения выходного вала ЭМП методом максимумам-минимума и вероятностным методом. Кинематическая схема ЭМП приведена на рисунке . Начальный данные:
- Материал корпуса – алюминий (𝛼кор = 22,2 ∙ 10−6
- Материал зубчатых колес – сталь (𝛼з.к = 12,4 ∙ 10−6
- Температура эксплуатации - ±40°С;
- Степень точности всех передач – 8;
- Угол поворота выходного вала 𝜑н = 180°;
- Опоры – шарикоподшипники 10000093;
- Крутящие моменты 𝑀𝐼𝐼𝐼Σ = 0,707 Н∙м; 𝑀𝐼𝐼Σ = 0,184 Н ∙ м на третьем и втором валах соответственно;
- Длина участка вала, передающего крутящий момент, 𝑙𝐼𝐼𝐼 = 30 мм, 𝑙𝐼𝐼 = 15 мм третьего и второго валов соответственно;
- Диаметр вала 𝑑 = 6 мм;
- Процент риска - 0,27%.
![]()
- Материал корпуса – алюминий (𝛼кор = 22,2 ∙ 10−6
- Материал зубчатых колес – сталь (𝛼з.к = 12,4 ∙ 10−6
- Температура эксплуатации - ±40°С;
- Степень точности всех передач – 8;
- Угол поворота выходного вала 𝜑н = 180°;
- Опоры – шарикоподшипники 10000093;
- Крутящие моменты 𝑀𝐼𝐼𝐼Σ = 0,707 Н∙м; 𝑀𝐼𝐼Σ = 0,184 Н ∙ м на третьем и втором валах соответственно;
- Длина участка вала, передающего крутящий момент, 𝑙𝐼𝐼𝐼 = 30 мм, 𝑙𝐼𝐼 = 15 мм третьего и второго валов соответственно;
- Диаметр вала 𝑑 = 6 мм;
- Процент риска - 0,27%.
Характеристики домашнего задания
Предмет
Просмотров
2
Качество
Идеальное компьютерное
Размер
375,25 Kb
Список файлов
primer_rascheta_summarnoy_pogreshnosti.pdf
Если нужен другой вариант работы или отдельная задача из любой работы, пишите в комментарии
