ДЗ: Электропривода погружного насоса со стабилизацией напора воды

Цель работы Проектирование системы электропривода на базе преобразователя частоты и асинхронного короткозамкнуого двигателя, позволяющей: обеспечить требуемые механические характеристики механизма; повысить надежность эксплуатации оборудования и безопасность работ; снизить затраты на ремонт электрического и механического оборудования; повысить КПД и плавность регулирования скорости электроприводов.

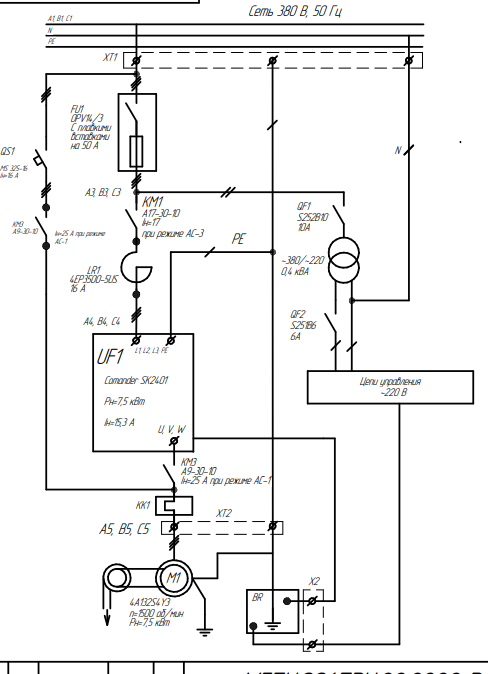

Электроснабжение. Питание электропривода осуществляется от трехфазной сети 380 В + N + РЕ по пятипроводной схеме через рубильник-предохранитель или автоматический выключатель. 5.2. Электродвигатель. 4A132S4Y3 1500 об/мин 7,5 кВт КПД=87,5% cosF=0,86 5.3. Размещение электрооборудования и окружающая температура. Шкаф с установкой приборов на двери. Двигатель 45 м. Ввод 15 м. Токр=от 5 до +30. 5.4. Заземление. Все механические части электрооборудования и кабельные конструкции, которые могут оказаться под напряжением вследствие повреждения, износа, старения изоляции токоведущих элементов, заземляются и соединяются с РЕ. 5.5. Кабельная продукция. Для стационарной прокладки до двигателя и пультов управления используются провода и гибкие кабели. Провода и кабели имеют медные многопроволочные жилы, минимальное сечение жил цепей управления 1 мм2 . Кабели и провода рассчитаны на напряжение до 500 В переменного тока. Кабели и провода оперативных цепей должны иметь не менее 15% резервных проводников. диагностики устройства должна обеспечивать защиту ПЧ и АД механизма при возникновении следующих неисправностей: короткое замыкание между фазами АД; короткое замыкание фазы на корпус АД; замыкание одного из выводов ПЧ на корпус; обрыв фазы АД; превышение тока в одной из фаз АД (перекос фазных токов) более чем на 30% от среднего значения фазных токов; перегрев АД (времятоковая защита); перегрев АД 5.7. Дополнительные требования к системе управления электроприводом: Управление - от переключателе; КИП - цифровые; рабочая остановка – по ЗИ, аварийная остановка - св выбег; поставщик - АВВ
Содержание
ВВЕДЕНИЕ ...................................................................................................................................... 2
1 Назначение и область применения ............................................................................................. 3
2 Технические характеристики ...................................................................................................... 3
2.1 Номинальные данные АД ..................................................................................................... 3
2.2 Номинальные данные ПЧ ..................................................................................................... 3
3 Описание и обоснование выбранной инструкции .................................................................... 3
3.1 Описание электрической схемы .......................................................................................... 3
3.2 Обоснование выбранной системы ЭП................................................................................. 5
4 Расчёты, подтверждающие работоспособность и надежность конструкции ......................... 5
4.1 Характеристики автоматов и линейных контакторов. ...................................................... 5
4.2. Степень защиты пульта и двигателя от пыли и влаги ...................................................... 5
4.3. Расчет системы вентиляции. ............................................................................................... 5
Приложение МГТУ. 001.ПЭУ.22.2222 Э1. ................................................................................... 6
Приложении МГТУ. 001.ПЭУ.22. 2222 Э2. .................................................................................. 6
Приложение МГТУ. 001.ПЭУ.22. 2222 ЭO .................................................................................. 6
Приложение МГТУ. 001.ПЭУ.22. 2222 ЭO .................................................................................. 6
Приложение МГТУ. 001.ПЭУ.22. 2222 Э4 ................................................................................... 6
Приложение МГТУ. 001.ПЭУ.22. 2222 ЭO .................................................................................. 6
Приложение МГТУ. 001.ПЭУ.22. 2222 ВС .................................................................................. 6
Приложение МГТУ. 001.ПЭУ.22. 2222 ТС ................................................................................... 6
Приложение МГТУ. 001.ПЭУ.22. 2222 КЖ ................................................................................. 6
Приложение МГТУ. 001.ПЭУ.22. 2222 СС .................................................................................. 6
