Графо-аналитическим способом определить режим работы транзистора VT и коэффициент усиления по напряжению Ku схемы, представленной на рис. 2, если на вход действует гармонический сигнал. Нарисовать графики напряжений в режиме покоя и при гармоническом
Описание
Графо-аналитическим способом определить режим работы транзистора VT и коэффициент усиления по напряжению Ku схемы, представленной на рис. 2, если на вход действует гармонический сигнал.
Нарисовать графики напряжений в режиме покоя и при гармоническом входном сигнале:
1) на вход системы;
2) на базе транзистора;
3) коллекторе транзистора;
4) на выходе схемы.
Графики выполняются в масштабе по амплитуде и времени.

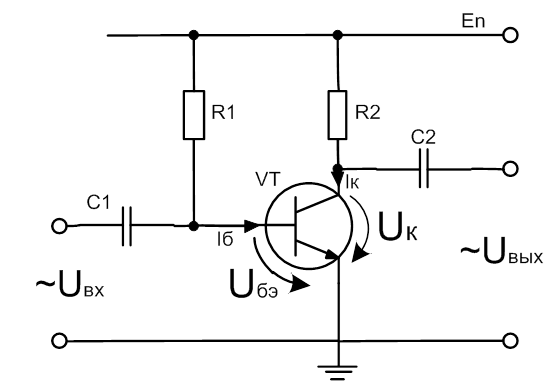

рис. 2а Усилитель на биполярном транзисторе с ОЭ
Исходные данные: En = 12 В, R1 = 30 кОм; R2=400 Ом;
Построить нагрузочную прямую и по ВАХ определить , , , (т.е. когда Uвх=0 В) и сделать вывод о режиме работы транзистора.
Определить по ВАХ , если на вход действует гармонический сигнал Uвх с амплитудой 0,1 В и частотой 5 кГц
Определить коэффициент усиления по напряжению Ku

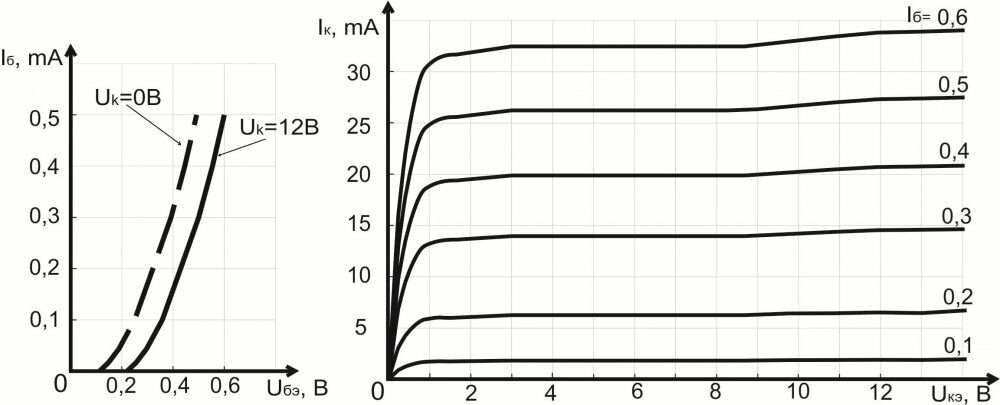

Рис. 2б. входная и выходная ВАХ биполярного транзистора
