ДЗ: На вход схемы, представленной на рисунке 2.1, подано напряжение
Описание

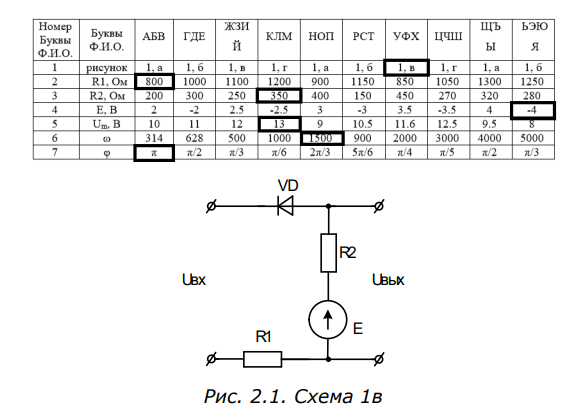

На вход схемы, представленной на рисунке 2.1, подано напряжение. Построить осциллограмму выходного напряжения. Параметры цепи:R1=800 Ом; R2=350 Ом; E=-4 В; Um=13 В, 𝜔=1500 рад/с; φ=π. Дифференциальное сопротивления линейного участка прямой ветви ВАХ диода принять равным нулю. Прямое падение напряжения на диоде Uпр=0.6В. Сопротивление обратной ветви ВАХ диода принять равным бесконечности.
![]()
Характеристики домашнего задания
Предмет
Просмотров
3
Качество
Идеальное компьютерное
Размер
842,24 Kb
Список файлов
РГЗ_пример(с моделированием)-4-7.pdf
