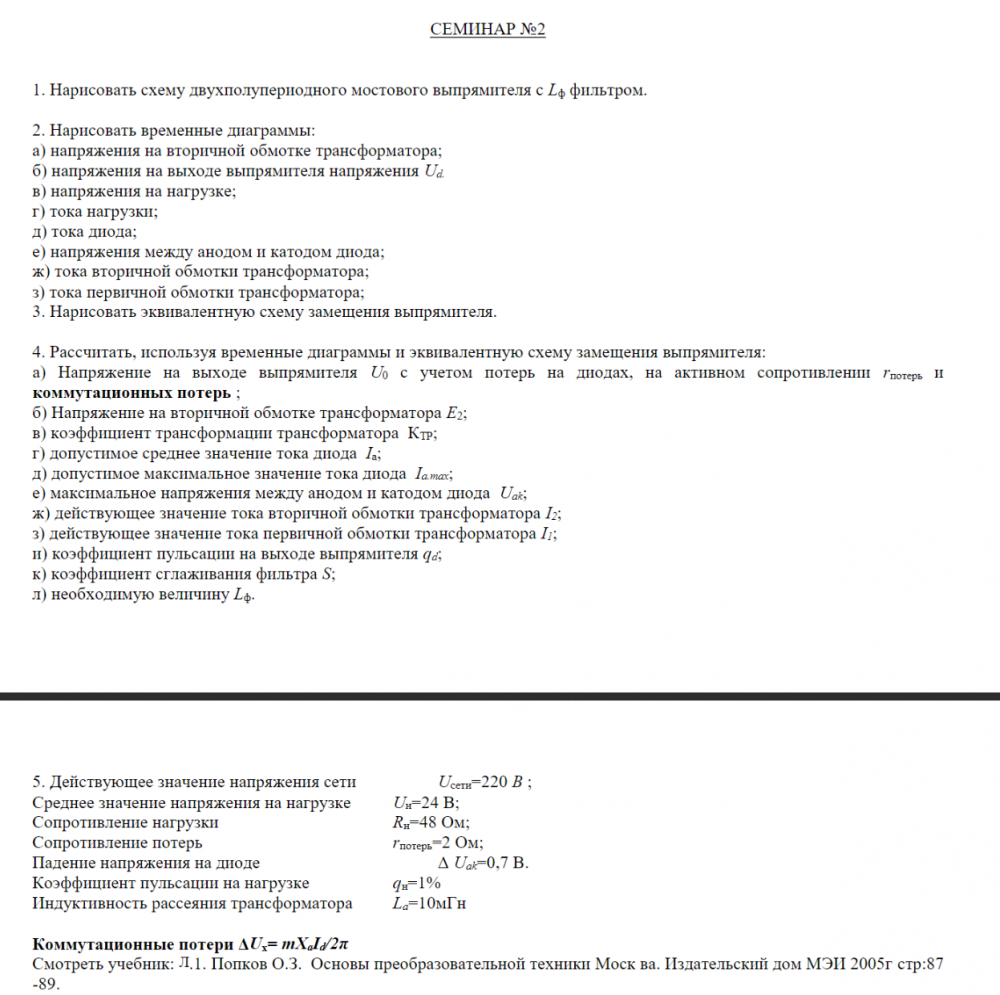

Семинар 2

1. Нарисовать схему двухполупериодного мостового выпрямителя с L_ф фильтром.
2. Нарисовать временные диаграммы:

а) напряжения на вторичной обмотке трансформатора; б) напряжения на выходе выпрямителя напряжения U_d. в) напряжения на нагрузке;
г) тока нагрузки; д) тока диода;
е) напряжения между анодом и катодом диода; ж) тока вторичной обмотки трансформатора; з) тока первичной обмотки трансформатора;

1. Нарисовать эквивалентную схему замещения выпрямителя.
2. Рассчитать, используя временные диаграммы и эквивалентную схему замещения выпрямите:

а) Напряжение на выходе выпрямителя U₀ с учетом потерь на диодах, на активном сопротивлении r_потерь и
коммутационных потерь ;
б) Напряжение на вторичной обмотке трансформатора Е₂; в) коэффициент трансформации трансформатора К_ТР;
г) допустимое среднее значение тока диода I_a;
д) допустимое максимальное значение тока диода I_a.max;
е) максимальное напряжения между анодом и катодом диода U_ak;
ж) действующее значение тока вторичной обмотки трансформатора I₂; з) действующее значение тока первичной обмотки трансформатора I₁; и) коэффициент пульсации на выходе выпрямителя q_d;
к) коэффициент сглаживания фильтра S; л) необходимую величину L_ф.

1. Действующее значение напряжения сети U_сети=220 В ; Среднее значение напряжения на нагрузке U_н=24 В; Сопротивление нагрузки R_н=48 Ом;

Сопротивление потерь r_потерь=2 Ом; Падение напряжения на диоде Δ U_ak=0,7 В. Коэффициент пульсации на нагрузке q_н=1% Индуктивность рассеяния трансформатора L_a=10мГн
