Курсовая работа: Спроектировать районную электрическую сеть для электроснабжения пунктов
Описание

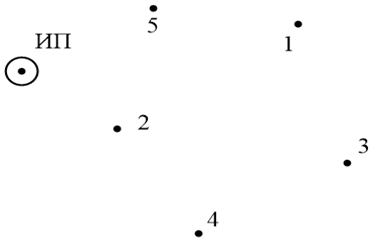

Спроектировать районную электрическую сеть для электроснабжения пунктов 1 – 5 от шин ВН источника питания ИП
![]()
Масштаб: 1см - 16 км
Для всех пунктов:
Наименьшая летняя нагрузка ______55____ % от наибольшей зимней.
Продолжительность использования наибольшей нагрузки Тнб = 4900 час/год.
Допускаемые отклонения напряжения 0 ÷ 5%.
Рабочее напряжение на шинах источника питания:
в режиме наибольших нагрузок 1,05 Uном,
в режиме наименьших нагрузок - Uном,
в послеаварийном режиме - Uном.
Стоимость 1 кВт.ч потерянной электроэнергии равна 360 коп.
Коэффициент мощности генерации, поступающей на шины ВН ИП района от питающей электрической системы, 0,86.
Климатический район по гололеду - первый.
Содержание
Введение. 5
1 Генерация и потребление активной и реактивной мощностей. 6
1.1 Генерация и потребление активной мощности. 6
1.2 Потребление и генерация реактивной мощности. 6
2 Выбор схемы, номинального напряжения и основного электрооборудования линий и подстанций сети. 10
2.1 Выбор схемы сети по протяженности и длине трассы.. 10
2.2 Проверка отобранных вариантов по допустимым потерям напряжения. 11
2.3 Технико-экономическое сравнение вариантов. 23
2.4 Уточненный баланс реактивной мощности. 36
3 Расчет основных режимов работы сети и определение их параметров. 39
3.1 Режим максимальных нагрузок. 39
4 Регулирование напряжений. 53
5 Технико-экономические показатели сети. 56
Заключение. 58
Список используемых источников. 60
Приложение А - Схема замещения сети при максимальных нагрузках. 61
Приложение Б - Карта режима сети при максимальных нагрузках. 62
Масштаб: 1см - 16 км - Данные о потребителях электроэнергии
| Данные | Пункт (подстанция ПС) | |||||
| 1 | 2 | 3 | 4 | 5 | ||
| Наибольшая зимняя нагрузка, МВт | 36 | 21 | 19 | 28 | 41 | |
| Коэффициент мощности нагрузки | 0,89 | 0,89 | 0,89 | 0,89 | 0,89 | |
| Состав потребителей по категориям, % | 1 кат. 2 кат. 3 кат. | 20 | 20 | 20 | 20 | 20 |
| 40 | 40 | 40 | 40 | 40 | ||
| 40 | 40 | 40 | 40 | 40 | ||
| Номин. напряжение на стороне НН ПС, кВ | 6 | 6 | 6 | 6 | 6 | |
Наименьшая летняя нагрузка ______55____ % от наибольшей зимней.
Продолжительность использования наибольшей нагрузки Тнб = 4900 час/год.
Допускаемые отклонения напряжения 0 ÷ 5%.
- Сведения о питающей электрической системе:
Рабочее напряжение на шинах источника питания:
в режиме наибольших нагрузок 1,05 Uном,
в режиме наименьших нагрузок - Uном,
в послеаварийном режиме - Uном.
Стоимость 1 кВт.ч потерянной электроэнергии равна 360 коп.
Коэффициент мощности генерации, поступающей на шины ВН ИП района от питающей электрической системы, 0,86.
Климатический район по гололеду - первый.
Содержание
Введение. 5
1 Генерация и потребление активной и реактивной мощностей. 6
1.1 Генерация и потребление активной мощности. 6
1.2 Потребление и генерация реактивной мощности. 6
2 Выбор схемы, номинального напряжения и основного электрооборудования линий и подстанций сети. 10
2.1 Выбор схемы сети по протяженности и длине трассы.. 10
2.2 Проверка отобранных вариантов по допустимым потерям напряжения. 11
2.3 Технико-экономическое сравнение вариантов. 23
2.4 Уточненный баланс реактивной мощности. 36
3 Расчет основных режимов работы сети и определение их параметров. 39
3.1 Режим максимальных нагрузок. 39
4 Регулирование напряжений. 53
5 Технико-экономические показатели сети. 56
Заключение. 58
Список используемых источников. 60
Приложение А - Схема замещения сети при максимальных нагрузках. 61
Приложение Б - Карта режима сети при максимальных нагрузках. 62
