Курсовая работа: Проектирование распределительного устройства ТЭС. Разработка системы собственных нужд электростанции
Новинка
Описание
Нормальная работа электростанции и безопасность её обслуживания возможны только при условии надёжной работы системы собственных нужд (с.н.). Основными источниками электроэнергии для с.н. электростанции являются генераторы и электрическая система в целом. К ключевым элементам с.н. станции можно отнести: рабочие машины с приводными электродвигателями, приемники электроэнергии всех видов, электрические сети, распределительные устройства (РУ), понижающие трансформаторы, независимые источники электроэнергии, а также соответствующую систему управления. Система с.н. ТЭС также должна быть экономичной. Это означает, что требуемая надежность должна обеспечиваться при минимально возможных капиталовложениях и расходах на электроэнергию.
Целью данного курсового проекта является проектирование PУ разработка системы с.н. электростанции.
Таблица 1 – Задание на разработку
Таблица 2 – Параметры генераторов
![]()
СОДЕРЖАНИЕ
Страница
Целью данного курсового проекта является проектирование PУ разработка системы с.н. электростанции.

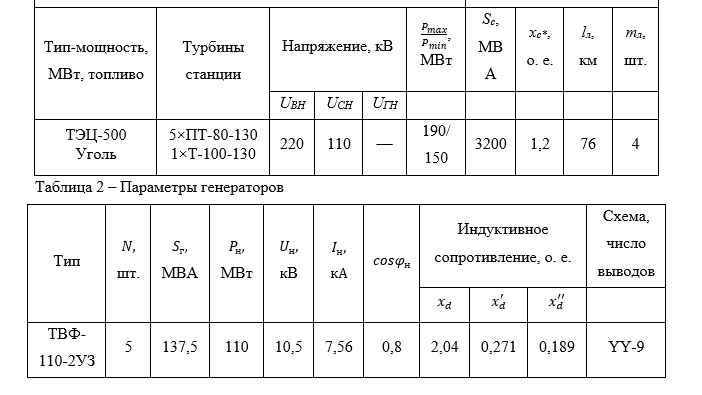

Таблица 1 – Задание на разработку
| Проектируемая станция | Система | ||||||||
| Тип-мощность, МВт, топливо | Турбины станции | Напряжение, кВ | , МВт | Sс, МВА | xс*, о. е. | lл, км | mл, шт. | ||
| UВН | UСН | UГН | |||||||
| ТЭЦ-500 Уголь | 5×ПТ-80-130 1×Т-100-130 | 220 | 110 | — | 190/ 150 | 3200 | 1,2 | 76 | 4 |
Таблица 2 – Параметры генераторов
| Тип | шт. | МВА | МВт | В | | | Индуктивное сопротивление, о. е. | Схема, число выводов | ||
| | | | ||||||||
| ТВФ- 110-2УЗ | 5 | 137,5 | 110 | 10,5 | 7,56 | 0,8 | 2,04 | 0,271 | 0,189 | YY-9 |
СОДЕРЖАНИЕ
Страница
| ВВЕДЕНИЕ | 3 |
| 1 ИСХОДНЫЕ ДАННЫЕ | 4 |
| 2 ВЫБОР СТРУКТУРНОЙ СХЕМЫ СТАНЦИИ | 6 |
| 3 ПРОЕКТИРОВАНИЕ СХЕМЫ ЭЛЕКТРОСНАБЖЕНИЯ СОБСТВЕННЫХ НУЖД ТЭС | 7 |
| 3.1 Выбор трансформаторов собственных нужд | 8 |
| 3.2 Выбор электродвигателей собственных нужд электростанции | 13 |
| 3.3 Расчет самозапуска двигателей собственных нужд ТЭС | 18 |
| 3.4 Проектирование установок постоянного тока для ТЭС | 28 |
| 4 ДВЕ РАБОЧИЕ И ОБХОДНАЯ СИСТЕМЫ ШИН | 36 |
| СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ | 38 |
