Курсовая работа: Проектирование электрической части двухтрансформаторной подстанции 35/10 кВ в ходе реконструкции ПС «Юго-Западная»

график нагрузки № 4; схема присоединения ПС к сети № 5;

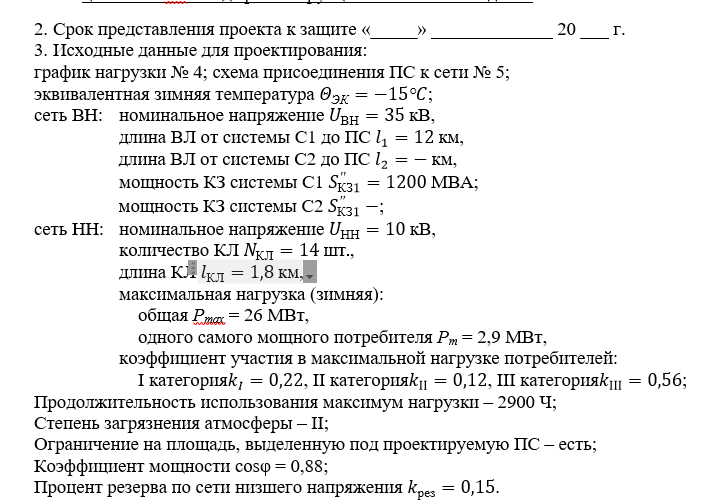

эквивалентная зимняя температура ;
сеть ВН: номинальное напряжение ,
длина ВЛ от системы С1 до ПС ,
длина ВЛ от системы С2 до ПС ,
мощность КЗ системы С1 ;
мощность КЗ системы С2 ;
сеть НН: номинальное напряжение ,
количество КЛ ,
длина КЛ ,
максимальная нагрузка (зимняя):
общая P_max = 26 МВт,
одного самого мощного потребителя P_m = 2,9 МВт,
коэффициент участия в максимальной нагрузке потребителей:
I категория , II категория , III категория ;
Продолжительность использования максимум нагрузки – 2900 Ч;
Степень загрязнения атмосферы – II;
Ограничение на площадь, выделенную под проектируемую ПС – есть;
Коэффициент мощности cosφ = 0,88;
Процент резерва по сети низшего напряжения .
4. Содержание пояснительной записки курсового проекта:
4.1. Выбор количества, типа и мощности силовых трансформаторов;
4.2. Расчет токов короткого замыкания и их ограничение;
4.3. Разработка схем подстанции;
4.4. Выбор электрических аппаратов, кабелей и электроизмерительных приборов.
4.5. Разработка конструкции подстанции.
5. Перечень графического материала: принципиальная однолинейная электрическая схема главных цепей ПС, разрез-план ПС.

Содержание
Обозначения и сокращения………………………………………..………..……….….3
Введение……………………………………………………………………..…….…..…4
1. Выбор количества, типа и мощности силовых трансформаторов…………………6
2. Расчет токов короткого замыкания и их ограничение………………….……...….11
2.1 Расчет токов короткого замыкания……………………………………..……....…11
2.2 Определение необходимости ограничения токов короткого замыкания
3. Разработка схем подстанции………………………………………………….……..12
3.1 Определение структурной схемы и основных характеристик подстанции…..…12
3.2 Разработка главной схемы подстанции……………………………………………19
3.3 Разработка схемы низшего напряжения……………………………………...……20
3.4 Выбор вида оперативного тока………………………………………………..……21
3.5 Выбор трансформаторов собственных нужд………………………………………22
3.6 Выбор схемы питания трансформаторов собственных нужд……………………25
4. Выбор электрических аппаратов, кабелей и электроизмерительных приборов…27
4.1 Выбор и проверка оборудования на стороне ВН…………………………………27
4.2 Выбор и проверка оборудования на стороне НН…………………………...…….34
4.3 Выбор приводов коммутационных аппаратов…………………………..…..……35
4.4 Выбор ограничителей перенапряжения нелинейных………………………….…36
5. Разработка конструкции подстанции………………………………………………38
Заключение…………………………………………………………………...…………41
Список использованных источников…………………………………….……………43
Приложения…………………………………………………………….…….…………45
