Воздушная линия, проходящая в Горьковской области, передает электроэнергию из точки А в точку В (рис.1).

Необходимо определить:

1. Сечение проводов линии и марку провода.

2. Активное и индуктивное сопротивления и активную и емкостную проводимости.

3. Составить и нарисовать П-образную схему замещения.

4. Напряжение в точке А, предварительно найдя падение напряжения и потерю напряжения.

5. Потери мощности в линии.

6. Мощность источника в точке А.

7. Построить векторную диаграмму напряжений, учитывая падение напряжения в линии.

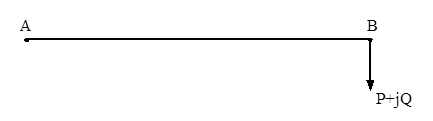

Рис.1

Дано:

Напряжение в конце линии U_В=115 кВ

Величина активной нагрузки P_В=14 МВт

Длина линии l=60 км

Расстояние между фазами линии D=4,0 м

Число часов Т_нб=5600 час.

Коэффициент мощности нагрузки cosφ=0,87

Величина потерь на корону ΔP_кор=2,2 кВт/км
